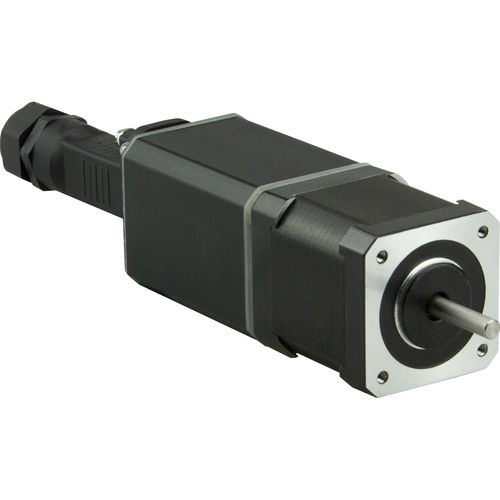

Motore IP65 SMD 1.6mini

DCpasso-passo12 V

SMD1.6mini IP65 è un driver per motori passo-passo, che è incorporato nel motore passo-passo SM4247 e ha una protezione IP65. Questi driver sono offerti come unità interamente assemblate. Non c'è bisogno di collegare, regolare o qualsiasi altra preparazione - il sistema è un azionamento completo del motore passo-passo pronto a funzionare. L'alta classe di protezione rende possibile l'uso dell'azionamento in ambienti svantaggiosi. L'azionamento SMD1.6mini IP65 ha dimensioni abbastanza ridotte, le dimensioni totali del gruppo sono 136 mm incluso l'albero motore e la dimensione del telaio rimane 42 mm dalla dimensione della flangia del motore NEMA 17. La modalità di controllo è quella standard Pulse/Dir - il driver del motore a passo riceve gli impulsi di tensione come segnale di passo e il livello di tensione come segnale di direzione. Lo spostamento del movimento dipende dal numero di impulsi, la velocità del movimento è proporzionale alla frequenza degli impulsi. La direzione dipende dal livello di tensione sull'ingresso DIR. Il segnale di direzione può essere invertito. I principali parametri del motore passo-passo SM4247 con il piccolo driver passo-passo incorporato SMD1.6mini IP65 Alimentazione elettrica: 12 - 48 VDC Modalità microstepping - 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/128, 1/256. Corrente di mantenimento: 10...100% o corrente nominale Coppia di tenuta massima: 4.4 kgf*cm Inerzia del rotore del motore: 68 g*cm2
