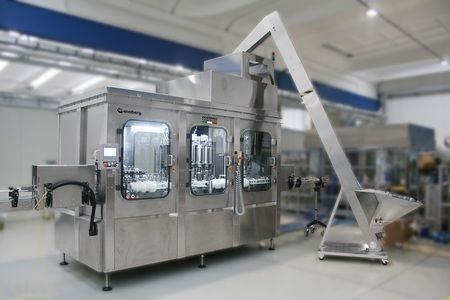

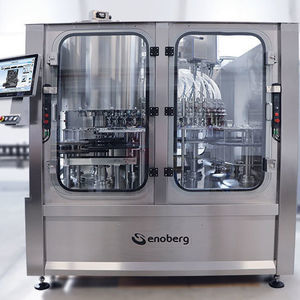

Riempitrice automatica HEMF

per bottiglieper bottiglie PETper bottiglie in plastica

Presentazione
La serie HEVFe (HYPER CLEAN) comprende riempitrici volumetriche elettroniche per bottiglie PET, progettate per funzionamento igienico, bassa manutenzione e gestione flessibile di prodotti flat su un'ampia gamma produttiva. Le macchine supportano riempimento volumetrico elettronico (flussometri magnetici) per liquidi conduttivi e misuratori di massa Coriolis per prodotti non conduttivi.

Caratteristiche principali

• Flussimetri o misuratori di massa ad alta precisione installati per ogni valvola
• Valvola di riempimento semplificata con ridotto numero di guarnizioni; controllo in due fasi (lento + veloce)
• Nessun contatto valvola-bottiglia durante il riempimento per minimizzare il rischio di contaminazione
• Terminali valvola intercambiabili per trattare diversi tipi di prodotto
• Progetto focalizzato sulla facilità di manutenzione e riduzione dei fermi macchina

Versione base - equipaggiamento e caratteristiche

• HMI 18" touch screen con ricette preimpostate
• Parametri formato modificabili tramite HMI
• Cambio rapido senza utensili per le parti guide bottiglia
• Bottiglie fantoccio manuali per pulizia/sanificazione delle parti a contatto (fantoccio automatico opzionale)
• Pompa prodotto per mantenere pressione costante durante il riempimento
• Telaio compatto per ottimizzare ingombro e trasporto

Configurazioni disponibili
Riempitrice singola, risciacquo/riempimento/tappatura, riempitrice/tappatrice o versione ECOBLOC® che combina il blocco riempitore-tappatore ENOBERG con soffiatrice-stiratrice; diverse taglie per coprire varie produzioni.

Gamma di produzione (esempi)
PRODOTTO - VELOCITÀ (bph) - RIFERIMENTO
Acqua liscia - 1.000 – 55.000 - 0,5 L
Aceto - 1.000 – 46.000 - 1 L
Succo - 1.000 – 50.000 - 0,5 L
Detergenti - 1.000 – 48.000 - 0,75 L

Altri dati
Capacità bottiglie: 0,2 ÷ 12 L (HC)
Velocità di produzione: 1.000 ÷ 55.000 bph
Valvole di riempimento: 9 ÷ 96
Tappi compatibili: tappo a vite plastico, tappo a pressione
Diametro bottiglia lavorabile: 44 ÷ 125 mm (215 mm versione HC)
Altezza lavorabile: 160 ÷ 340 mm
Movimentazione bottiglia: neck handling
Pannello operatore: HMI touch 18"

Funzionamento (fasi del processo)

• 1 - NASTRO DI ALIMENTAZIONE: Bottiglie PET alimentate tramite convogliatore ad aria; flusso regolato da valvola pneumatica.
• 2 - TRASFERIMENTO BOTTIGLIA: INGRESSO → RISCIACQUO: Ruota a stella trasferisce le bottiglie per il collo al carosello di risciacquo.
• 3 - RISCIACQUO: Bottiglia invertita tramite camme meccaniche; ugello eroga acqua o aria; ogni torretta ha sensore "no bottle-no spray".
• 4 - TRASFERIMENTO: RISCIACQUO → RIEMPITRICE: Ruota a stella muove le bottiglie al carosello di riempimento.
• 5 - RIEMPIMENTO: Pinza trattiene il collo sotto la valvola; nessun contatto valvola-bottiglia; riempimento volumetrico elettronico (flussometri magnetici) per prodotti conduttivi o misuratori di massa Coriolis per non conduttivi; controllo a impulsi/contatore arresta la valvola al valore impostato; ogni torretta ha sistema "no bottle-no fill".
• 6 - TRASFERIMENTO: RIEMPITRICE → TAPPO: Bottiglie trasferite alla torretta di tappatura.
• 7 - TAPPO: Tappi alimentati da ruota pick-and-place e applicati da teste di tappatura rotative o a pressione; ogni torretta dispone di "no bottle-no cap".
• 8 - NASTRO DI USCITA: Bottiglie riempite e tappate evacuate tramite convogliatore ad aria con regolazione automatica in altezza.

Dati tecnici

• Modello / Serie: HEVFe (HYPER CLEAN)
• Capacità bottiglie: 0,2 ÷ 12 L (HC)
• Velocità di produzione: 1.000 ÷ 55.000 bph
• Valvole: 9 ÷ 96
• Tecnologia di riempimento: volumetrica elettronica con flussometri magnetici (conduttivi) o massa Coriolis (non conduttivi)
• Materiali a contatto: AISI 316
• Interfaccia operatore: HMI 18"

Vantaggi

• Struttura modulare e personalizzabile
• Modulo di riempimento compatto per accesso e manutenzione facilitati
• Costi operativi e di manutenzione contenuti
• Rischio di contaminazione ridotto e alto livello di igiene
• Elevata precisione di dosaggio e ripetibilità

Accessori standard

• Paratie in vetro temperato
• Parti a contatto prodotto in AISI 316
• HMI touch 18"
• Ricette preimpostate per rapido cambio software
• Parti per rapido cambio formato bottiglia
• Flussimetro installato vicino a ogni valvola
• Valvola facilmente manutenibile in AISI 316
• Sistema elettronico di controllo riempimento
• Fasi automatiche di pulizia (CIP)

Opzioni (su richiesta)

• Copertura superiore
• Flusso laminare per creare sovrappressione e ridurre micro-contaminazioni
• Soffiaggio aria sterile dal corpo valvola durante il riempimento
• Bottiglie fantoccio con posizionamento automatico

Specifiche tecniche

• Modello / Serie: HEVFe (HYPER CLEAN)
• Tecnologia di riempimento: EVF (volumetrico elettronico) o EMF (massa elettronica) con misuratori Coriolis
• Capacità bottiglie: 0,2 ÷ 12 L (HC)
• Intervallo di produzione: 1.000 ÷ 55.000 bph
• Valvole: 9–96 configurabili
• Diametro lavorabile: 44 ÷ 125 mm (215 mm HC)
• Altezza lavorabile: 160 ÷ 340 mm
• Materiali: parti a contatto AISI 316
