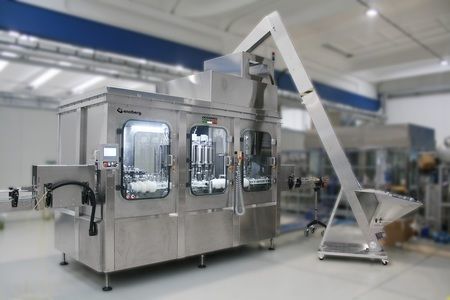

Riempitrice automatica HEVS

per bottiglieper bottiglie in plasticaper bottiglie PET

Panoramica prodotto
La serie HEVFe, progettata secondo gli standard HYPER CLEAN, esegue il riempimento volumetrico elettronico di prodotti non gassati in bottiglie PET. Ogni valvola di riempimento è dotata di un flussometro dedicato per garantire il volume impostato.

Caratteristiche principali

• Flussometro ad alta precisione installato per ogni valvola;
• Valvola semplificata con ridotto numero di guarnizioni e riempimento a due stadi (lento/veloce);
• Nessun contatto tra valvola e bottiglia durante il riempimento;
• Terminali valvola intercambiabili per diversi prodotti;
• Progettazione che facilita manutenzione e riduce i fermi macchina.

Caratteristiche versione base

• HMI touch screen 18" con ricette preimpostate;
• Parametri di formato gestibili direttamente via HMI;
• Changeover rapido degli elementi di guida senza utensili;
• Falsi contenitori manuali per pulizia (falsi automatici su richiesta);
• Pompa prodotto per mantenere pressione costante durante il riempimento;
• Telaio compatto per ottimizzare ingombro e trasporto.

Versioni disponibili
Disponibile in diverse taglie e configurazioni: risciacquatrice/riempitrice/tappatrice, riempitrice/tappatrice o soluzioni ECOBLOC® integrate con blocco riempitrice-tappatrice e soffiatrice stretch‑blow.

GAMMA DI PRODUZIONE
PRODOTTO | VELOCITÀ (bph) | RIFERIMENTO
Acqua naturale | 1.000–55.000 | 0,5 L
Aceto | 1.000–46.000 | 1 L
Succo | 1.000–50.000 | 0,5 L
Detergenti | 1.000–48.000 | 0,75 L

Altri dati
Parametro | Valore
Capacità bottiglie | 0,2 ÷ 12 L (versione HC)
Velocità di produzione | 1.000 ÷ 55.000 bph
Valvole di riempimento | 9 ÷ 96
Tappi lavorabili | Tappo a vite plastico, tappo a pressione
Diametro lavorabile | 44 ÷ 125 mm (215 mm HC)
Altezza lavorabile | 160 ÷ 340 mm
Movimentazione bottiglie | Neck handling
Pannello operatore | HMI touch 18"

Funzionamento e tecnologia di riempimento
Il sistema impiega riempimento volumetrico elettronico con flussimetri magnetici (EVF) per prodotti conduttivi o flussimetri massici Coriolis (EMF) per prodotti non conduttivi. Ogni valvola ha un sensore che conteggia gli impulsi e arresta la valvola al volume impostato. Ogni torretta è dotata di "no bottle - no fill". Il prodotto è prelevato da un serbatoio esterno tramite pompa.

Vantaggi

• Struttura modulare personalizzabile;
• Modulo di riempimento compatto che riduce il numero di ruote stella e facilita l’accesso per manutenzione;
• Bassi costi di esercizio e manutenzione;
• Ridotto rischio di contaminazione e alto livello di igiene;
• Eccellente rapporto prestazioni/prezzo.

Accessori standard

• Paratie in vetro temperato;
• Parti a contatto con il prodotto in AISI 316;
• HMI touch screen 18";
• Ricette preprogrammate per rapido cambio formato via software;
• Parti per cambio rapido bottiglia;
• Flussometro in prossimità di ogni valvola;
• Valvole in AISI 316 di facile manutenzione;
• Sistema di riempimento elettronico;
• Cicli di pulizia CIP automatici.

Opzionali

• Copertura superiore;
• Flusso laminare per creare sovrappressione in area di lavoro;
• Soffiaggio d’aria sterile dal corpo valvola durante il riempimento;
• Falsa bottiglia con posizionamento automatico.

Specifiche tecniche

• Modello / serie: HEVFe
• Capacità bottiglie: 0,2 – 12 L (versione HC)
• Velocità di produzione: 1.000 – 55.000 bph (a seconda del prodotto)
• Valvole di riempimento: 9 – 96
• Tecnologia di riempimento: volumetrico elettronico (EVF) o massico (EMF, Coriolis)
• Materiali a contatto con il prodotto: AISI 316
• Movimentazione bottiglie: neck handling (nessun contatto valvola/bottiglia)
• Pannello operatore: HMI 18"
• Pulizia: cicli CIP automatici
