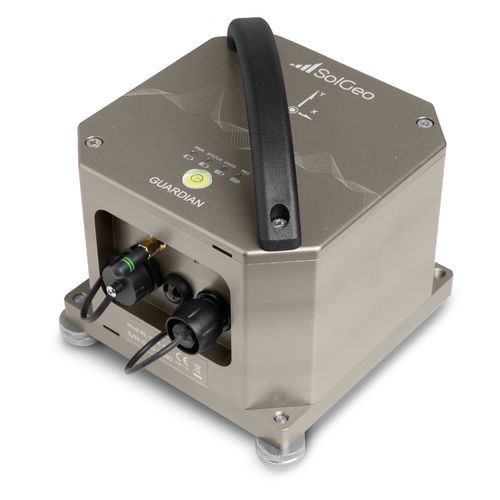

Sismografo a 3 canali Guardian AS

con batteria ricaricabiledi acquisizione daticompatto

Panoramica
Guardian AS è il sismografo triassiale di Classe 1 ideale per il monitoraggio strutturale di edifici. Compatto e preciso, esegue misure di velocità dinamica in conformità alle normative DIN 4150-3, DIN 45669-1 e UNI 9916.

Caratteristiche generali
Dotato di una terna geofonica linearizzata con dinamica superiore a 130 dB, garantisce dati affidabili e un’installazione rapida tramite sistema di fissaggio a tassello singolo e viti di regolazione per un livellamento perfetto su ogni superficie.
Gestione avanzata della connettività e dei dati con supporto per protocolli standard (ad es. SeedLink) per integrazione con software professionali. Funzionalità client/server FTP/SFTP per trasferimento file su memoria flash. Interfaccia web (Seismic Web Configurator) per monitoraggio dello stato, visualizzazione delle forme d’onda e configurazione da remoto. Sistema di allerta integrato con uscita digitale e indicatori LED di stato.

Configurazioni opzionali

• Alimentazione PoE (Power over Ethernet)
• Batteria interna (fino a 10h di autonomia)
• Ricevitore GNSS interno per la sincronizzazione temporale

Applicazioni

• Misurazione HVSR
• Monitoraggio civile
• Reti sismiche

Caratteristiche tecniche
Tipologia sensore: Geofono equalizzato elettronicamente
Numero di assi: 3, orientati ortogonalmente
Intervallo di misura: ± 12,5, ± 25, ± 50, ± 100 mm/s
Sensibilità: 40, 80, 160, 320 V/m/s
Risposta in frequenza: da 1 Hz a 80 Hz @200 sps; da 1 Hz a 125 Hz @500/1000 sps
Frequenza di campionamento: 10, 25, 50, 100, 200, 250, 500, 1000 sps
Risoluzione: 32 bit
Gamma dinamica: >130 dB
Linearità: ± 0,4 dB (classe 1 - DIN 45699-1)
Fase: classe 1 - DIN 45699-1
Sincronizzazione: RTC con deriva di 0,5 ppm; sincronizzazione NTP; GNSS integrato opzionale
Modalità di registrazione: registrazione continua con protocollo SeedLink; registrazione eventi al superamento di soglie configurabili con lunghezza pre/post-trigger selezionabile; registrazione statistiche del segnale (min, max, media, RMS) con intervallo selezionabile da 10 a 100 s
Memoria dati: interna 32 GB, microSD interna funzionalità
Formato dei dati: Solgeo EVE, MiniSEED, Ascii, CSV

Caratteristiche ambientali
Temperatura d’esercizio: da -20 a +70 °C senza batteria interna; da -20 a +50 °C con batteria interna (* durante la carica della batteria il range raccomandato è meno esteso)
Temperatura di stoccaggio: da -40 a +90 °C senza batteria interna; da -20 a +50 °C con batteria interna
Umidità: 0-100%

Caratteristiche fisiche
Peso: 4 Kg
Dimensione (LxPxA): 160 mm L x 160 mm W x 130 mm H
Contenitore: Alluminio verniciato
Grado di protezione: IP67

Caratteristiche / Specifiche tecniche (sintesi)

• Sensore: geofono equalizzato, triassiale, Classe 1
• Gamma dinamica: >130 dB; risoluzione 32 bit
• Intervalli di misura: fino a ±100 mm/s; sensibilità multiple selezionabili
• Campionamento: fino a 1000 sps
• Formati dati: MiniSEED, CSV, Ascii, Solgeo EVE
• Memoria: 32 GB interna + microSD
• Sincronizzazione: RTC/NTP; GNSS opzionale
• Protezione ambientale: IP67; ampia gamma di temperatura operativa
