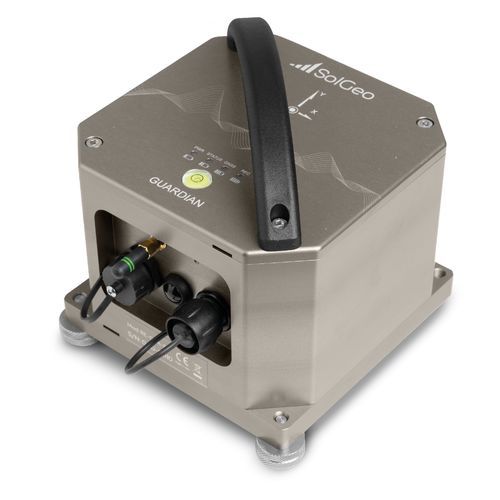

Accelerografo 3 assi Guardian BB

triassialeMEMSsismico

Panoramica
Il Guardian BB di SolGeo è un sismografo/accelerografo a banda larga compatto che combina un sismografo triaxiale Classe 1 con un accelerometro MEMS a basso rumore (0,7 μg/√Hz). Progettato per il monitoraggio strutturale, l'unità offre registrazione continua, registrazione eventi con soglia e interfaccia web per la gestione. La matrice di geofoni è linearizzata a partire da 1 Hz per assicurare dati accurati a bassa frequenza. Conforme a DIN 4150-3, DIN 45669-1 e UNI 9916.

Configurazioni opzionali

• Power over Ethernet (PoE)
• Batteria interna (fino a 10 ore di funzionamento)

Applicazioni

• Misura HVSR
• Monitoraggio strutturale civile
• Stazioni di reti sismiche
• Analisi modale operativa (OMA)

Caratteristiche tecniche — Sismografo
Tipo di sensore: Geofono equalizzato elettronicamente
Assi: 3, orientati ortogonalmente
Intervalli di misura: ±12,5, ±25, ±50, ±100 mm/s
Sensibilità: 40, 80, 160, 320 V/m/s
Risposta in frequenza: 1 Hz ÷ 80 Hz @200 Sps; 1 Hz ÷ 125 Hz @500/1000 Sps
Gamma dinamica: >130 dB

Caratteristiche tecniche — Accelerografo
Tipo di sensore: Accelerometro MEMS
Assi: 3, orientati ortogonalmente
Campo di misura: ±3 g
Risposta in frequenza: 0 Hz ÷ 80 Hz @200 Sps; 0 Hz ÷ 125 Hz @500/1000 Sps
Gamma dinamica: 120 dB @25 Sps; 108,5 dB @250 Sps; >130 dB
Densità di rumore: 0,7 μg/√Hz (typ.)

Caratteristiche generali
Frequenze di campionamento: 10, 25, 50, 100, 200, 250, 500, 1000 sps
Risoluzione: ADC 32 bit
Sincronizzazione: ricevitore GNSS interno, NTP, RTC ad alta stabilità (deriva 0,5 ppm)
Modalità di registrazione: registrazione continua via SeedLink; registrazione eventi configurabile con pre/post-trigger e registrazione delle statistiche di segnale (min, max, avg, RMS) con intervalli 10–100 s
Memoria: microSD interna 32 GB
Formati file: SolGeo EVE, MiniSEED, ASCII, CSV

Caratteristiche ambientali
Temperatura operativa: -20 ÷ +70 °C senza batteria interna; -20 ÷ +50 °C con batteria interna*
Temperatura di stoccaggio: -40 ÷ +90 °C senza batteria interna; -20 ÷ +50 °C con batteria interna
Umidità: 0–100%

Caratteristiche fisiche
Peso: 4 kg
Dimensioni (L x W x H): 160 mm x 160 mm x 130 mm
Involucro: cabinet in alluminio verniciato
Grado di protezione: IP67

Specifiche

• Modello: Guardian BB
• Marca: SolGeo
• Sismografo triaxiale Classe 1 integrato con accelerografo MEMS a basso rumore (0,7 μg/√Hz)
• Matrice di geofoni linearizzata da 1 Hz
• Intervalli/sensibilità sismografo: ±12,5 a ±100 mm/s; 40–320 V/m/s
• Campo accelerometro: ±3 g
• Campionamento: 10–1000 sps; ADC 32 bit
• Sincronizzazione: GNSS, NTP, RTC ad alta stabilità (0,5 ppm)
• Registrazione: continua con SeedLink; registrazione eventi configurabile; statistiche di segnale
• Memoria: microSD 32 GB; formati: MiniSEED, SolGeo EVE, ASCII, CSV
• Ambientale: ampi intervalli di temperatura operativa/di stoccaggio; 0–100% umidità
• Fisico: 4 kg; 160×160×130 mm; cabinet in alluminio; IP67
• Opzionale: PoE, batteria interna (fino a ~10 h)
• Conformità: DIN 4150-3, DIN 45669-1, UNI 9916
