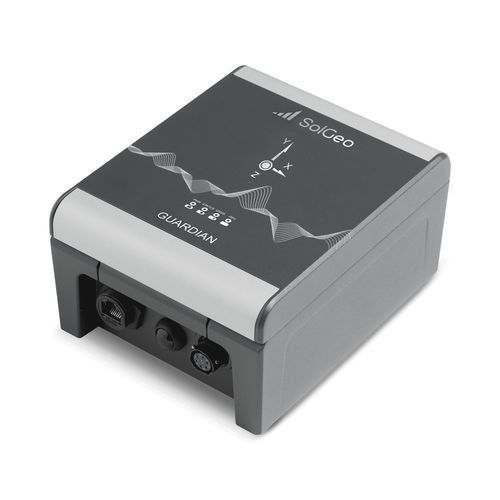

Accelerografo 3 assi Guardian DA

triassialeMEMSper monitoraggio continuo di strutture

Breve descrizione
Accelerografo compatto e flessibile con software di registrazione basato su interfaccia web, indicato per il monitoraggio delle vibrazioni strutturali e la segnalazione di superamento soglia.

Caratteristiche principali
Memorizza i dati di accelerazione su memoria flash interna e supporta diverse modalità di connettività Internet. Opera come client FTP/SFTP e server SFTP e supporta protocolli di trasmissione in tempo reale quali SeedLink per l'integrazione con software diffusi (es. SeisComP). La gestione avviene tramite Seismic Web Configurator (SWC) con configurazione completa, monitoraggio stato, gestione dati e visualizzazione delle forme d'onda in tempo reale. Disponibile con fondo scala ±2g e, opzionalmente, ±4g e ±8g. Progettato per un rapporto prestazioni/costo efficiente.

Configurazioni opzionali

• Alimentazione PoE (Power over Ethernet)
• Batteria interna (fino a 20 h di autonomia)
• Ricevitore GNSS interno per sincronizzazione temporale

Applicazioni

• Monitoraggio vibrazioni su edifici
• Analisi modale operativa (OMA)
• Structural Health Monitoring (SHM)
• Earthquake Early Warning (EEW)

Caratteristiche tecniche — Guardian DA
Tipologia sensore: accelerometro MEMS
Numero di assi: 3 assi orientati ortogonalmente
Fondo scala: ±2g (opz. ±4g, ±8g)
Gamma dinamica: 73 dB @1000 sps, 83 dB @100 sps, 93 dB @10 sps (modello 2g)
Densità rumore: 22,5 μg/√Hz typ

Caratteristiche tecniche — Guardian DA-Plus
Tipologia sensore: accelerometro MEMS
Numero di assi: 3 assi orientati ortogonalmente
Fondo scala: >±10g
Gamma dinamica: 125 dB @1000 sps, 141 dB @100 sps, 157 dB @10 sps
Densità rumore: 0,25 μg/√Hz typ @100 sps

Caratteristiche generali (Guardian DA e DA-Plus)
Frequenze di campionamento: 10, 25, 50, 100, 200, 250, 500, 1000 sps
Sincronizzazione: RTC con deriva 0,5 ppm; NTP; GNSS integrato opzionale
Modalità di registrazione: Registrazione continua con SeedLink; registrazione eventi al superamento di soglie configurabili con pre/post-trigger selezionabile; statistiche del segnale (min, max, media, RMS) con intervalli selezionabili da 10 a 100 s
Memoria dati: 32 GB interna, supporto microSD
Formati dati: Solgeo EVE, MiniSEED, ASCII, CSV

Caratteristiche ambientali
Temperatura d’esercizio: -20 a +70 °C senza batteria interna; -20 a +50 °C con batteria interna*
Temperatura di stoccaggio: -40 a +90 °C senza batteria interna; -20 a +50 °C con batteria interna
Umidità: 0–100%
*La gamma consigliata è più ristretta durante la carica della batteria

Caratteristiche fisiche
Peso: 1,2 kg
Dimensioni (LxPxA): 130 mm x 160 mm x 80 mm
Contenitore: Alluminio verniciato
Grado di protezione: IP67
Connettore di alimentazione: 6 terminali MIL-C-26482

Note operative
Supporta trasmissione dati in tempo reale e integrazione con sistemi di acquisizione e piattaforme di monitoraggio; interfaccia web per configurazione e diagnostica locale/remota.

Caratteristiche / specifiche tecniche (riassunto)

• Modello: Guardian DA (varianti incl. DA-Plus)
• Tipologia sensore: accelerometro MEMS triaxiale
• Fondo scala: DA: ±2g (opz. ±4g, ±8g); DA-Plus: >±10g
• Gamma dinamica: fino a 157 dB (DA-Plus @10 sps)
• Densità rumore: DA: 22,5 μg/√Hz; DA-Plus: 0,25 μg/√Hz @100 sps
• Campionamento: fino a 1000 sps
• Memoria: 32 GB interna + microSD
• Formati: Solgeo EVE, MiniSEED, ASCII, CSV
• Sincronizzazione: RTC, NTP, GNSS opzionale
• Protezione: IP67; contenitore in alluminio
• Alimentazione opzionale: PoE, batteria interna (fino a 20 h)
