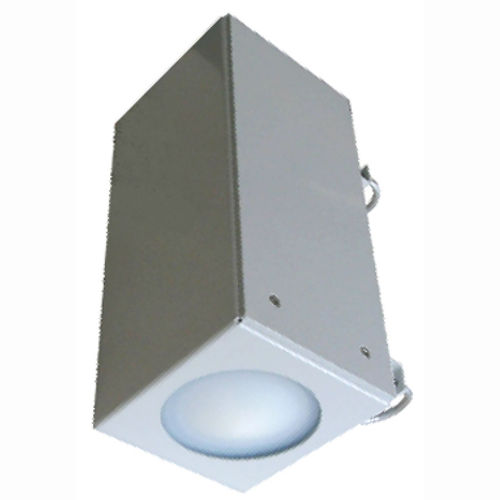

Sensore di livello a microonde RL-15

per acquacon uscita digitale4-20 mA

L'RL-15 / RL-35 è un dispositivo di misurazione altamente preciso per misurare il livello dell'acqua in superficie senza contatto diretto con il fluido. Caratteristiche e vantaggi - Sistema senza contatto e senza manutenzione - Campo di misura: 15 m o 35 m - Zona di oscuramento vicina: 0,5 m - Alta precisione: +/- 2 mm - Design compatto - Indipendente dalle influenze ambientali (ad es. temperatura, vento) - Facile integrazione nei sistemi esistenti - Il design sicuro contro gli atti di vandalismo non attira l'attenzione Principio di misura La cosiddetta procedura a impulsi invia un breve impulso a microonde alla superficie dell'acqua. Successivamente, il sensore rimane in standby per un breve periodo. In questo lasso di tempo l'acqua riflette gli impulsi al sistema di valutazione integrato. Il tempo di esecuzione degli impulsi corrisponde direttamente alla distanza dall'attuale livello dell'acqua in superficie. DETTAGLI TECNICI GENERALE Dimensioni 153 mm x 325 mm x 200 mm Alimentazione 9,6 ... 36 VCC Frequenza di misura 26 GHz (banda K) Peso totale 3 kg MISURAZIONE DEL LIVELLO Risoluzione 1 mm Precisione +/- 2 mm Zona di soppressione vicina 0,5 m Tempo di mantenimento 60 s (dopo l'accensione) Tempo di risposta al gradino < 3 s (tempo dopo una variazione improvvisa della distanza misurata fino a max. 0,5 m)
