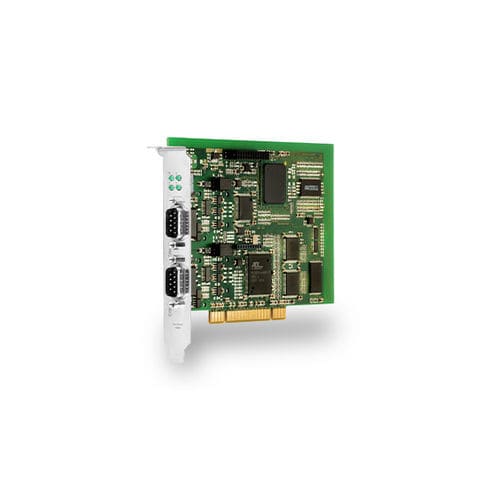

Scheda di interfaccia PCI PowerCAN-PCI

CANRS-485industriale

Scheda ad alte prestazioni per l'accoppiamento al PC del bus CAN per il controllo e la regolazione della rete CAN. Compatibilità La scheda è un modulo PCI con due interfacce CAN galvanicamente isolate secondo ISO 11898, completamente compatibile con PCI-Specification 2.2 e progettato come una scheda plug-in per PC. I controller CAN utilizzati forniscono 15 oggetti di messaggio ciascuno e sono basati sullo standard FullCAN. Microcontrollore Il Coldfire della Freescale è usato come potente microcontrollore. Il controller funziona in modalità demultiplexed a 16 bit, che garantisce una connessione ottimale al controller PCI. Il bootstrap loader implementato rende facile il caricamento del firmware. Due controller CAN "on-chip" realizzano la connessione CAN in modalità attiva 2.0 B. Di default sono installati 8 MB di RAM e 2 MB di Flash. Non è necessario applicare una tensione di programmazione esterna, poiché la Flash può essere scritta e cancellata con 5 V. Il firmware è memorizzato nella flash, che può essere aggiornato tramite la modalità bootstrap del microcontrollore se necessario. La scheda ha due canali CAN isolati galvanicamente e due controller CAN 2.0 B attivi, che permettono anche il funzionamento misto con identificatori sia a 11 bit che a 29 bit. L'interfaccia è progettata secondo lo standard ISO 11898. Essendo una scheda ad alte prestazioni, il funzionamento con CAN High (1 Mbit/s) e anche CAN Low (125 Kbit/s) è ovviamente possibile. Rilevamento dei frame di errore Questa caratteristica opzionale permette alla scheda plug-in di eseguire il debug e la diagnosi in una rete CAN. Ha una propria logica che rileva i frame di errore e li conta in una memoria interna. Questo permette di rilevare errori sporadici, come la corruzione dei messaggi da parte di una stazione nella rete.
