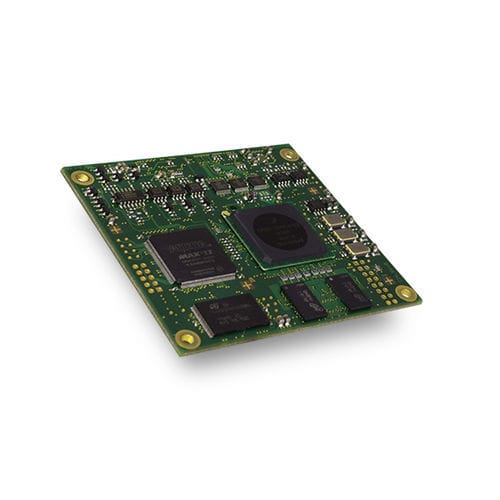

Scheda di interfaccia FGPA CIN

EthernetCANindustriale

Variante della scheda dell'adattatore Sontheim CAN come soluzione di comunicazione per applicazioni di elaborazione dei segnali industriali. Oltre a un totale di quattro interfacce CAN secondo ISO 11898, il CIN ha due canali CAN a filo singolo e otto ingressi e uscite digitali ciascuno. Inoltre, Ethernet e I²C sono integrati per il controllo dei componenti periferici. Grazie al design estremamente compatto, il CIN può essere montato come variante piggyback su un circuito specifico del cliente. Infine, è anche possibile utilizzare il dispositivo come gateway/ponte per CAN to Ethernet. Misurazione del livello Questa caratteristica rende possibile la lettura analogica dei livelli CAN e quindi, per esempio, la diagnosi dei guasti su un veicolo o una macchina. È particolarmente importante quando i dati vengono persi dalla rete, il che può essere causato da cortocircuiti, per esempio. Rilevamento dei frame di errore Con questa funzione il CIN è in grado di assumere il debugging e la diagnosi in una rete CAN. L'interfaccia ha una propria logica che rileva i frame di errore e li conta in una memoria interna. Questo permette di rilevare gli errori sporadici, come la corruzione dei messaggi da parte di una stazione della rete.
