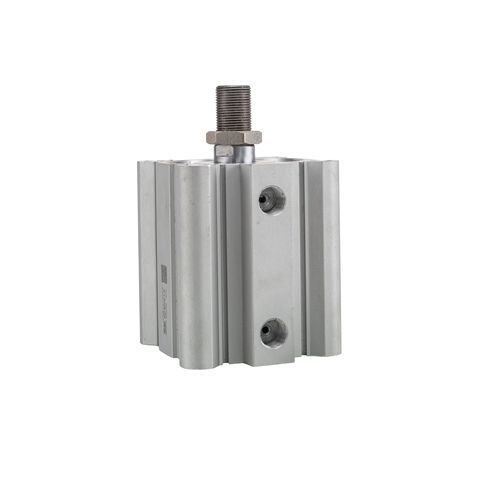

Cilindro pneumatico SQ2 series

con gambo filettatocon astaa pistone magnetico

Panoramica del prodotto
Cilindri pneumatici profilati compatti a doppio effetto e corsa corta, progettati per installazioni con ingombro ridotto. Disponibili con alesaggi Ø20–Ø100 mm e corse da 5 mm fino a 80 mm. Versioni magnetiche e non magnetiche, con filettature dell'asta pistone disponibili femmina o maschio.

Caratteristiche principali

• Design compatto profilato a corsa corta
• Alesaggio Ø20–Ø100 mm
• Corsa 5–80 mm
• Opzioni di filettatura dell'asta: femmina e maschio
• Varianti magnetiche e non magnetiche (opzione di rilevamento magnetico)
• Funzionamento a doppio effetto
• Ampia gamma di configurazioni (428 configurazioni elencate)

Configurazioni disponibili (estratto della tabella)
Codice | Alesaggio (mm) | Corsa (mm) | Magnetico | Filettatura | Prezzo (GBP)
SQ2-20X5 | 20 mm | 5 mm | Standard | Femmina | £47.22
SQ2-20X10 | 20 mm | 10 mm | Standard | Femmina | £48.24
SQ2-20X15 | 20 mm | 15 mm | Standard | Femmina | £49.02
SQ2-20X20 | 20 mm | 20 mm | Standard | Femmina | £50.88
SQ2-20X25 | 20 mm | 25 mm | Standard | Femmina | £52.29
SQ2-20X30 | 20 mm | 30 mm | Standard | Femmina | £54.24
SQ2-20X35 | 20 mm | 35 mm | Standard | Femmina | £57.81
SQ2-20X40 | 20 mm | 40 mm | Standard | Femmina | £61.08
SQ2-20X45 | 20 mm | 45 mm | Standard | Femmina | £63.03
SQ2-20X50 | 20 mm | 50 mm | Standard | Femmina | £68.19

Nota: l'elenco completo dei prodotti comprende 428 configurazioni per alesaggi Ø20–Ø100 mm e corse 5–80 mm. Le codifiche seguono lo schema SQ2-[alesaggio]X[corsa] con opzioni magnetico/non magnetico e filettatura femmina/maschio. I prezzi indicati sono in GBP per pezzo e variano in funzione di alesaggio e corsa.

Specifiche tecniche

• Serie: serie SQ2
• Tipo: cilindro pneumatico profilato a corsa corta, doppio effetto
• Opzioni alesaggio: 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm (Ø20–Ø100 mm)
• Opzioni corsa: 5 mm fino a 80 mm (diversi incrementi)
• Tipi di filettatura: astina filettata femmina o maschio
• Opzione magnetica: varianti standard (non magnetiche) e magnetiche (rilevamento magnetico)
• Numero di configurazioni elencate nella pagina: 428
• Valuta nella tabella dei prezzi: GBP
• Formato tipico codice: SQ2-[Alesaggio]X[Corsa] (es. SQ2-20X5)
