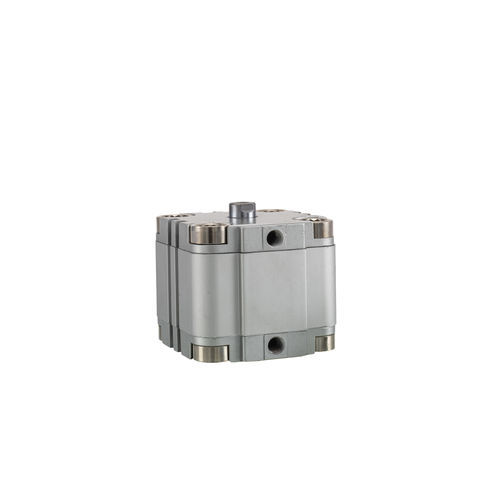

Cilindro pneumatico SDVU seriescon asta attraversantecon gambo filettatoa pistone magnetico
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- pneumatico
- Tecnologia
- ad asta singola, a pistone magnetico, con asta attraversante, con gambo filettato
- Configurazione
- a doppio effetto
- Applicazioni
- di bloccaggio
- Altre caratteristiche
- compatto, con rilevamento di posizione
- Corsa
Max.: 80 mm
(3,15 in)Min.: 10 mm
(0,394 in)- Alesaggio
Max.: 80 mm
(3,15 in)Min.: 16 mm
(0,63 in)
Descrizione
Panoramica
Cilindri pneumatici compatti a doppio effetto e corsa corta della serie SDVU, con pistone magnetico e asta filettata maschio. Disponibili nelle versioni asta singola (standard) e asta passante. Gamma di alesaggi Ø16–Ø80 mm, corse 10–80 mm — adatti ad automazione in spazi ridotti, serraggio e fissaggio.
Caratteristiche principali
Configurazioni (esempi)
Codice articolo | Alesaggio (mm) | Corsa (mm) | Tipo asta | Prezzo (GBP)
SDVU16X10-B-S | 16mm | 10mm | Standard | £77.58
SDVU16X25-B-S | 16mm | 25mm | Standard | £82.98
SDVU16X40-B-S | 16mm | 40mm | Standard | £87.00
SDVU20X10-B-S | 20mm | 10mm | Standard | £79.32
SDVU20X40-B-S | 20mm | 40mm | Standard | £88.95
Specifiche tecniche
Cilindri pneumatici compatti a doppio effetto e corsa corta della serie SDVU, con pistone magnetico e asta filettata maschio. Disponibili nelle versioni asta singola (standard) e asta passante. Gamma di alesaggi Ø16–Ø80 mm, corse 10–80 mm — adatti ad automazione in spazi ridotti, serraggio e fissaggio.
Caratteristiche principali
- Progettazione compatta a corsa corta
- Alesaggio Ø16 – Ø80 mm
- Corsa 10 – 80 mm
- Pistone magnetico per il rilevamento della posizione
- Asta filettata maschio
- Configurazioni standard ad asta singola e ad asta passante
- Funzionamento a doppio effetto
Configurazioni (esempi)
Codice articolo | Alesaggio (mm) | Corsa (mm) | Tipo asta | Prezzo (GBP)
SDVU16X10-B-S | 16mm | 10mm | Standard | £77.58
SDVU16X25-B-S | 16mm | 25mm | Standard | £82.98
SDVU16X40-B-S | 16mm | 40mm | Standard | £87.00
SDVU20X10-B-S | 20mm | 10mm | Standard | £79.32
SDVU20X40-B-S | 20mm | 40mm | Standard | £88.95
Specifiche tecniche
- Serie: SDVU series
- Gamma alesaggi: 16, 20, 25, 32, 40, 50, 63, 80 mm
- Gamma corse: 10–80 mm
- Azionamento: Doppio effetto
- Pistone: Pistone magnetico per il rilevamento della posizione
- Asta: Asta filettata maschio; opzioni asta singola e asta passante
- Formato codice articolo: SDVU{Bore}X{Stroke}-B-S (es. SDVU16X10-B-S)
- Prezzi indicativi in GBP per pezzo (variano in base alla configurazione)
Cataloghi
Pneumatic Cylinders
9 Pagine
General Catalogue
49 Pagine
