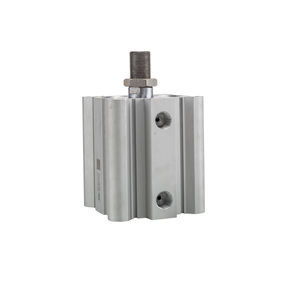

Cilindro pneumatico SDVUL series
con guida dell'asta del pistonecon gambo filettatoa pistone magnetico

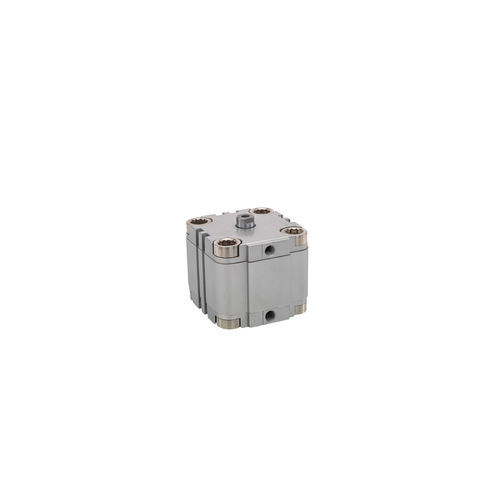

Cilindro pneumatico - SDVUL series - SPAC Pneumatic - con guida dell'asta del pistone / con gambo filettato / a pistone magnetico
Cilindro pneumatico - SDVUL series - SPAC Pneumatic - con guida dell'asta del pistone / con gambo filettato / a pistone magnetico
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di SPAC Pneumatic

Caratteristiche

Tipo
pneumatico
Tecnologia
a pistone magnetico, con gambo filettato, con guida dell'asta del pistone
Configurazione
a doppio effetto
Applicazioni
industriale
Altre caratteristiche
compatto
Corsa

Max.: 80 mm
(3,15 in)

Min.: 10 mm
(0,394 in)

Alesaggio

Max.: 80 mm
(3,15 in)

Min.: 16 mm
(0,63 in)

Descrizione

Panoramica del prodotto
Cilindri pneumatici a doppio effetto e corsa corta con guida anti-rotazione integrata, pistone magnetico per il rilevamento e stelo filettato femmina. Alesaggi disponibili Ø16–Ø80 mm e corse 10–80 mm. Progettati per applicazioni industriali di precisione in cui la rotazione del pistone deve essere evitata, come pick-and-place, bloccaggi e posizionamento.

Caratteristiche principali
  • Guida anti-rotazione integrata (non rotante)
  • Gamma alesaggi: Ø16–Ø80 mm
  • Gamma corse: 10–80 mm
  • Pistone magnetico compatibile con sensori
  • Stelo filettato femmina per fissaggio diretto
  • Design compatto adatto a spazi ridotti


Configurazioni disponibili (estratto mostrato a pagina)
Codice | Alesaggio (mm) | Corsa (mm) | Prezzo (GBP)
SDVUL16X10S | 16mm | 10mm | £119.67
SDVUL16X15S | 16mm | 15mm | £121.98
SDVUL16X20S | 16mm | 20mm | £124.38
SDVUL16X25S | 16mm | 25mm | £128.01
SDVUL16X30S | 16mm | 30mm | £129.21
SDVUL16X40S | 16mm | 40mm | £134.25
SDVUL16X50S | 16mm | 50mm | £138.96
SDVUL16X60S | 16mm | 60mm | £143.88
SDVUL16X70S | 16mm | 70mm | £151.95
SDVUL16X80S | 16mm | 80mm | £153.42
SDVUL20X10S | 20mm | 10mm | £122.25
SDVUL20X15S | 20mm | 15mm | £124.47
SDVUL20X20S | 20mm | 20mm | £127.11
SDVUL20X25S | 20mm | 25mm | £130.83
SDVUL20X30S | 20mm | 30mm | £132.03
SDVUL20X40S | 20mm | 40mm | £137.16
SDVUL20X50S | 20mm | 50mm | £142.02
SDVUL20X60S | 20mm | 60mm | £147.00
SDVUL20X70S | 20mm | 70mm | £155.22
SDVUL20X80S | 20mm | 80mm | £156.81
SDVUL25X10S | 25mm | 10mm | £128.58
SDVUL25X15S | 25mm | 15mm | £131.13
SDVUL25X20S | 25mm | 20mm | £133.80
SDVUL25X25S | 25mm | 25mm | £137.76
SDVUL25X30S | 25mm | 30mm | £138.96

Caratteristiche tecniche
  • Azione: Doppio effetto
  • Anti-rotazione: Guida non rotante integrata
  • Pistone magnetico: Sì (per rilevamento con sensori)
  • Stelo: Filettato femmina
  • Alesaggi disponibili: 16 mm a 80 mm
  • Corse disponibili: 10 mm a 80 mm
  • Configurazioni della serie: 80 configurazioni disponibili (estratto a pagina)
  • Applicazioni tipiche: Posizionamento di precisione, pick-and-place, bloccaggi dove la rotazione del pistone è inaccettabile
