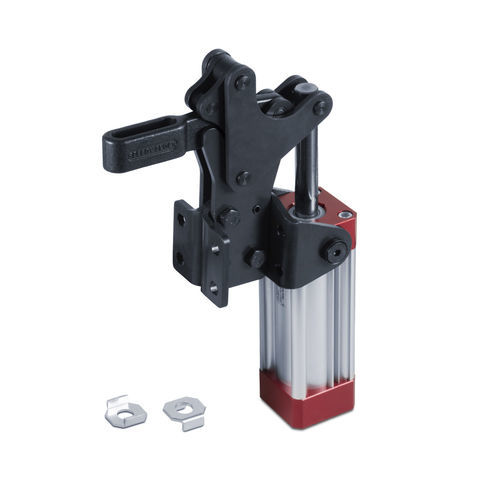

Attrezzo di bloccaggio pneumatico LPV

verticalein acciaioper carichi pesanti

Sistema di serraggio Forma LPV Sistema di serraggio - Serie pneumatica Corpo base: Acciaio fosfatato. Leva di serraggio: Acciaio fosfatato stampato a caldo, forma a occhiello per l’inserimento del puntale (da ordinare separatamente – vedi accessori). Perni di rotazione e bussole: Acciaio temperato e rettificato. Cilindro pneumatico: Alluminio, tipo magnetico, con freno pneumatico nella testata posteriore. Pressione d’esercizio: 10 bar. Temperatura massima: 80 °C. Caratteristiche e applicazioni: Questi attrezzi sono generalmente impiegati in lavori di serraggio con carichi medi e pesanti, su maschere di saldatura, lavori di carpenteria, stampi e dove sono richieste grandi forze di bloccaggio e forti ripetitività di movimenti. E’ raccomandato l’uso di un gruppo filtro-lubrificatore-riduttore per un buon funzionamento del cilindro. Per assicurare una durata prolungata degli organi meccanici si consiglia di munirsi di opportuni regolatori di flusso e di eseguire la taratura della velocità di esecuzione dei movimenti partendo da una bassa velocità e aumentando gradualmente la portata dell’aria. I valori della forza di bloccaggio Fs riportati in tabella sono stati rilevati alla pressione di 10 bar. Durante il montaggio fra le superfici a contatto viene interposto uno speciale grasso. Accessori (da ordinare separatamente): • Puntali • Sensore di sicurezza tipo AU570
