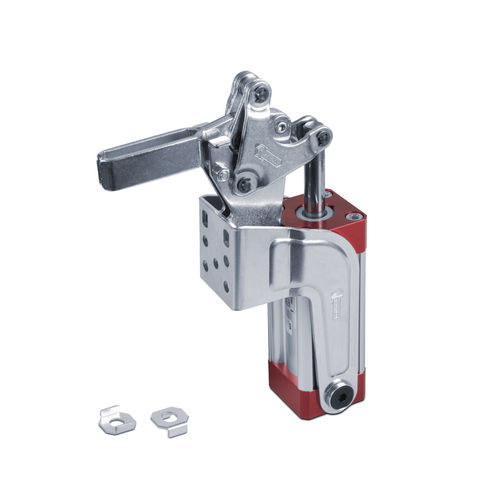

Attrezzo di bloccaggio pneumatico APV

verticalein acciaio zincato

Sistema di serraggio Forma APV Sistema di serraggio - Serie pneumatica *** Novità *** Disponibile in versione magnetica Base, leve, e perni rivettati: Acciaio zincato. Perni di rotazione e bussole: Acciaio temperato e rettificato. Esecuzioni: • A: leva di serraggio aperta con due rondelle piegate, comprese nella fornitura. Cilindro pneumatico: alluminio, tipo magnetico, con freno pneumatico nella testata posteriore. Pressione d’esercizio: 6 bar. Temperatura massima: 70 °C. Caratteristiche e applicazioni: E’ raccomandato l’uso di un gruppo filtro-lubrificatore-riduttore per un buon funzionamento del cilindro. Per assicurare una durata prolungata degli organi meccanici si consiglia di munirsi di opportuni regolatori di flusso e di eseguire la taratura della velocità di esecuzione dei movimenti partendo da una bassa velocità e aumentando gradualmente la portata dell’aria. I valori della forza di bloccaggio Fs riportati in tabella sono stati rilevati alla pressione di 6 bar. Durante il montaggio fra le superfici a contatto viene interposto uno speciale grasso. Accessori (da ordinare separatamente): • Puntali • Traverse leva A • Sensore di sicurezza tipo AU570.
