Sistema di serraggio Forma SP4
Sistema di serraggio - Serie pneumatica
*******
Novità
*******
Disponibile in versione magnetica

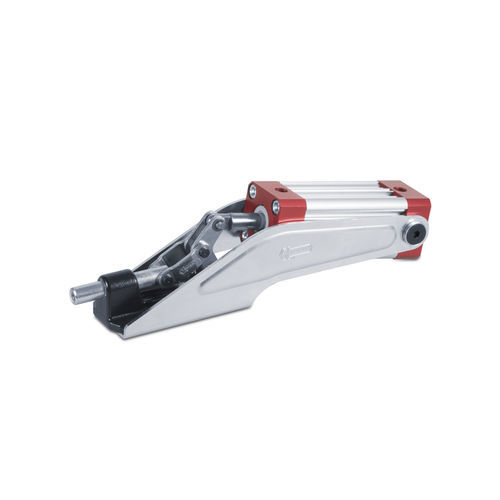

Serie pneumatica leggera Forma SP4
L’intera serie è stata completamente riprogettata, dotandola di una maggior vita d’esercizio degli attrezzi.
Materiali
Lamiera e perni rivettati in acciaio zincato. Perni di rotazione in acciaio temperato e rettificato, inseriti in bussole con analoghe caratteristiche.
Cilindro pneumatico
Tutti i cilindri sono magnetici, con freno pneumatico automatico nella testata posteriore. La pressione d’esercizio è di 6 bar ad una temperatura massima di 70 °C. L’interruttore elettronico per la rilevazione della posizione è il AU570 ed è da ordinare separatamente.
Puntali
Da ordinare separatamente
Caratteristiche
E’ raccomandato l’uso di un gruppo filtro-lubrificatore-riduttore per un buon funzionamento del cilindro, mentre per una lunga durata degli organi meccanici si consiglia di munirsi di opportuni regolatori di flusso ed eseguire la taratura della velocità di esecuzione dei movimenti. I valori della forza di bloccaggio Fs riportati in tabella sono stati rilevati alla pressione di 6 Bar.
Questa serie azionata manualmente si trova nella serie Asta di spinta.
