Sistema di misurazione visione MVR 300

del campo di visione (FOV)con telecameravideo

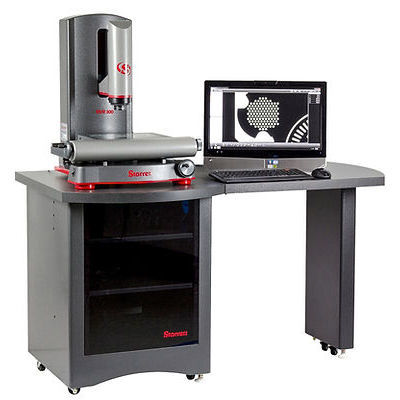

I sistemi di visione manuale MVR sono ideali quando è necessario effettuare misure rapide per il controllo qualità. Sono disponibili con ottiche zoom dedicate o con un attacco a baionetta a cambio rapido che accetta ottiche zoom intercambiabili o lenti telecentriche per una risoluzione a livello di micron. Con un campo visivo massimo (FOV) di 24 mm (0,93") e un movimento del palcoscenico perfettamente integrato, l'MVR 300 è in grado di misurare pezzi di lunghezza fino a 300 mm (12"). L'interfaccia operatore è il software MetLogix™ M3 che visualizza un'immagine video in tempo reale del pezzo, oltre a strumenti geometrici e letture digitali. L'immagine del pezzo può essere ridimensionata con lo zoom e le misure possono essere effettuate semplicemente toccando una funzione sul monitor touch-screen. Le caratteristiche hardware dell'MVR includono una base in granito per la massima stabilità, guide lineari di precisione per un movimento fluido e accurato dello stage e un asse Z motorizzato con controllo della velocità variabile. - Corsa Z: 8" (200 mm) - Posizionamento manuale X-Y tramite volantini - Posizionamento motorizzato dell'asse Z con controllo della velocità variabile - Software metrologico MetLogix™ M3 - Rilevamento video dei bordi (VED) - Misurazioni del campo visivo (FOV) integrate con il movimento dello stadio - Scale Renishaw per una risoluzione X e Y di 20µin (0,5μm) - Videocamera digitale a colori - Illuminazione collimata del sottopalco a LED - Illuminazione superficiale a LED a luce anulare - Base in granito - Obiettivo zoom dedicato o intercambiabile 6,5:1 - Innesto a baionetta a cambio rapido per ottiche zoom intercambiabili - Obiettivi ausiliari per ottiche zoom: 0.5x, 1,5x e 2,0x - Opzione DXF/FOV per il confronto automatico con i file CAD - Stazione di lavoro modulare del sistema - Standard di calibrazione - Modulo software per la misurazione della filettatura - Dispositivi di fissaggio dei pezzi e di presa del lavoro
