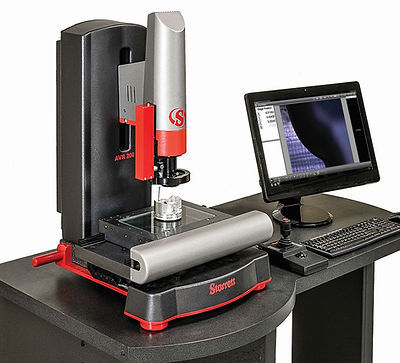

Sistema di misurazione visione AVR 200

del campo di visione (FOV)video2D

I sistemi di visione automatica AVR CNC sono ideali per le misure ripetitive e il confronto automatico con i file CAD. I sistemi sono disponibili con obiettivi telecentrici intercambiabili o zoom dedicati per una risoluzione di livello micron e misure accurate del campo visivo (FOV). Con un FOV massimo di 24 mm, l'AVR 200 è in grado di misurare pezzi di lunghezza fino a 200 mm. L'interfaccia operatore è il software MetLogix™ M3 che visualizza un'immagine video in tempo reale del pezzo, oltre a strumenti geometrici e letture digitali. L'immagine del pezzo può essere ridimensionata con lo zoom e le misure possono essere effettuate semplicemente toccando una funzione sul monitor touch-screen. Le funzionalità del software M3 comprendono anche misure su 3 assi e costrutti geometrici 2D (punti, linee, angoli, rettangoli, fessure, blob). I sistemi sono anche compatibili con le sonde a contatto. - Corsa Z: 8" (200 mm) - Posizionamento X-Y-Z CNC completo o posizionamento manuale motorizzato tramite un pendant con joystick e trackball - Software metrologico Metlogix™ M3 - Rilevamento video dei bordi (VED) - Misure del campo visivo (FOV) integrate con il movimento dello stage - Scale Renishaw per 4μin (0,1μm) degli assi X, Y e Z (disponibili su modelli selezionati) - Videocamera digitale a colori - Illuminazione secondaria a LED collimata - Illuminazione superficiale a LED a luce anulare - Base in granito - Ottiche zoom CNC dedicate 6,5:1 o 12:1 - Lenti intercambiabili con attacco a baionetta per lo zoom manuale 6,5-1 - Lenti ausiliarie 0,5x, 1,5x e 2,0x per ottiche zoom - Kit di sonde a contatto Renishaw - Rack di cambio sonda a contatto a 2 o 4 baie - Illuminazione della superficie a LED del quadrante in campo oscuro programmabile per l'ottica zoom - Opzione DXF/FOV per il confronto automatico con i file CAD - Workstation di sistema modulare
