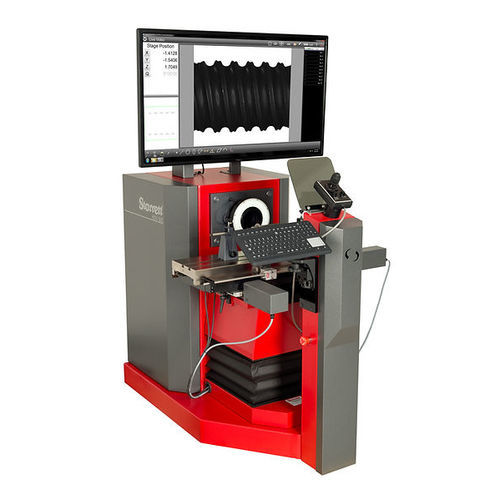

Comparatore ottico digitale HDV 500

orizzontaleda terra

Il video comparatore digitale CNC HDV500 offre le migliori caratteristiche di un grande comparatore ottico orizzontale da pavimento e di un sistema metrologico di visione. L'HDV500 ha uno stadio X-Y lungo 20" x 8" (500 mm x 200 mm) e una struttura in acciaio per impieghi gravosi. Il piano di lavoro è lo stesso dei famosi HF600 e HF750. Il cuore del sistema HDV è costituito da un sistema di montaggio dell'obiettivo intercambiabile dal design unico (in attesa di brevetto) con una videocamera digitale ad alta risoluzione da 5 mega-pixel. L'HDV500 è disponibile con una scelta di tre lenti telecentriche per una risoluzione di livello micron e per misurazioni accurate del campo visivo (FOV). Con il software MetLogix™ M3 Metrology è possibile importare file CAD DXF e sviluppare sovrapposizioni digitali 2D Go-No-Go direttamente dai file CAD. Il rilevamento dei bordi video (VED) consente l'interazione in tempo reale del file importato con l'immagine video del pezzo da ispezionare. La produttività, la velocità e l'accuratezza sono migliorate. - Struttura in acciaio con piastra portautensili nichelata - Piastra superiore del piano di lavoro da 21,3" x 5,1" (540 x 130 mm) - Controlli CNC - Capacità di carico massima di 330 libbre (150 kg) - Corsa di messa a fuoco di 3" (75 mm) - Regolazione dell'angolo dell'elica con scala Vernier ±15° - Posizionamento X-Y e messa a fuoco tramite joystick e trackball - Scala in vetro Heidenhain per una risoluzione X e Y di 20μin (0,5μm) - Illuminazione a LED per l'illuminazione di superfici e profili - Videocamera digitale da 5 mega-pixel in bianco e nero (2448 x 2058 pixel) - Modello da pavimento - Ottica zoom 6,5:1 intercambiabile - 3 obiettivi telecentrici intercambiabili per campi visivi compresi: 1,4" x 1,1" (34,7 mm x 29 mm), 2,1" x 1,7" (53,8 mm x 45 mm) e 3,0" x 2,5" (76,5 mm x 64 mm). In attesa di brevetto.
