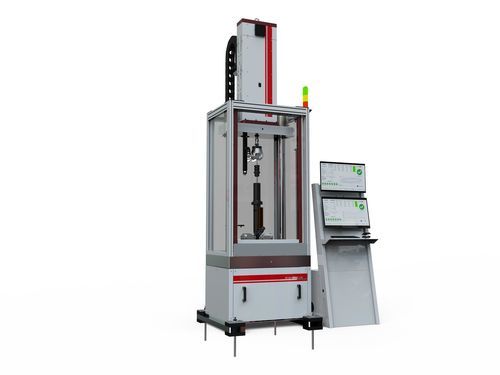

Macchina per prova all'urto EOL

di qualitàautomatizzatacontrollata da computer

Panoramica
Le macchine di collaudo di fine linea (EOL) sono sistemi elettrodinamici azionati da attuatori a motore lineare (serie EOL) progettati per il controllo funzionale e di qualità finale di ammortizzatori e sospensioni sulla linea di produzione. Sono configurate per prove rapide, ripetibili e per l'integrazione in linee produttive automatizzate.

Caratteristiche

• Forza di picco: 66 kN
• Forza dinamica: 24 kN
• Velocità massima di prova: 6,5 m/s
• Attuazione elettrodinamica con motori lineari (HUD010–HUD060)
• Bassa manutenzione
• Elevate prestazioni dinamiche

Tipi di prova

• Test funzionali e di qualità end-of-line (EOL)

Applicazioni

• Ammortizzatori
• Sistemi di sospensione per veicoli

Base del sistema
I sistemi EOL si basano sugli attuatori lineari della serie HUD (HUD010, HUD020, HUD030, HUD040, HUD060). Architettura meccanica e software sono pensate per l'integrazione in linea e la gestione automatica dei pezzi.

Capacità di test

• Prove complete su ammortizzatori e sospensioni
• Prove su ammortizzatori aperti con ponte di precarico

Elementi strutturali

• Barriere di sicurezza
• Barriera a infrarossi
• Porta automatica trasparente
• Chiusura a traversa

Funzionalità software

• Integrazione con rete e database del cliente
• Lettore di codici a barre e scansione automatica S/N
• Gestione sospensioni semi-attive/attive
• Interfaccia utente intuitiva per configurazione e reporting
• Area di scarto sensorizzata per tracciabilità

Accessori

• Ampia gamma di griffe e utensili di presa
• Chiusura automatica delle griffe

Tabella comparativa
Serie; LUD SERIES; HUD SERIES; XUD SERIES; KUD SERIES; EOL SERIES
Type of test; Performance / Reliability; Performance / Quality; Performance; Durability / Reliability; End of Line / Quality
Max. Speed; 1.5 m/s; 8.0 m/s; 6.0 m/s; 6.0 m/s; 6,5 m/s
Max. Acceleration; 6 G; 75 G; 110 G; 50 G; 65 G
Peak load; 20 kN; 66 kN; 31 kN; 160 kN; 66 kN
Dynamic load; 7 kN; 24 kN; 8.1 kN; 82 kN; 24 kN
Static load; 6 kN; 18 kN; 6.3 kN; 58 kN; 18 kN

Caratteristiche / specifiche tecniche

• Tipo: macchina di prova elettrodinamica EOL basata su attuatori HUD (HUD010–HUD060)
• Forza di picco: 66 kN
• Forza dinamica nominale: 24 kN
• Forza statica indicativa: 18 kN
• Velocità massima di prova: 6,5 m/s
• Accelerazione massima indicativa: ≈65 G
• Sicurezza: barriere, barriera a infrarossi, porta automatica trasparente, chiusura a traversa
• Software: integrazione rete/DB, lettura codici a barre, scansione S/N, gestione sospensioni, reporting risultati
• Accessori: ampia gamma di griffe, chiusura automatica
