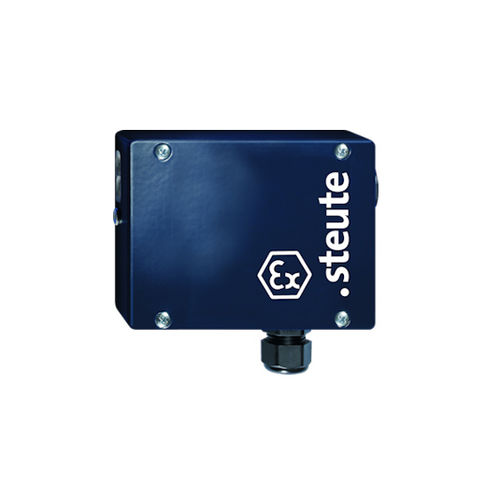

Elettroserratura antideflagrante Ex AZP 415

• Zona Ex 1 e 21 • Principio di corrente di riposo • sblocco mediante cilindro pneumatico • Apertura senza problemi di porte incagliate mediante il sistema di leva a gomito • Elevata forza di tenuta 3500 N • Blocco a sfera • Vano di collegamento • Disponibile versione speciale solo per zona Ex 22 polveri • Attenzione: sull'ordine specificare le omologazioni internazionali richieste! Norme applicate EN 60947-5-1, EN ISO 14119, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-31, EN ISO 13849-1 Custodia alluminio pressofuso, con finiture smaltate Coperchio alluminio, con finiture smaltate Azionatore metallo zincato Tipo di interruttore Tipo 2 Livello di codifica Codifica bassa Coppia di serraggio viti coperchio: 0,5 ... 0,6 Nm contatti morsetti a vite M3: min. 0,6 Nm Grado di protezione IP67 (IEC/EN 60529) B10d (10 % carico nominale) 2 milioni TM max. 20 anni Inserto di commutazione 2 x Ex 95 Materiale contatti argento Sistema di commutazione commutazione lenta, NC ad apertura obbligata A Elementi di commutazione 1 contatto NC/1 contatto NA + 1 contatto NC/1 contatto NA Collegamento morsetti a vite Sezione di collegamento min. 0,2 mm² (AWG 24), max. 1,5 mm² (AWG 16) Passacavo 2 x M20 x 1,5 (incl. 1 pressacavo) Campo di serraggio 7 … 12 mm Resistenza a tensione ad impulsi nominale Uimp 4 kV Tensione d’ isolamento nominale Ui 250 V Corrente termica convenzionale Ithe 6 A Corrente/tensione d’ esercizio nominale Ie/Ue 6 A/250 VAC; 0,25 A/230 VDC Categoria d'impiego AC-15 Protezione da corto circuito 6 A gG/gN fusibile Sblocco Cilindro pneumatico, 3 … 7 bar; tubo Ø 4 mm Temperatura circostante T6: –20 °C … +40 °C; T5: –20 °C … +55 °C
