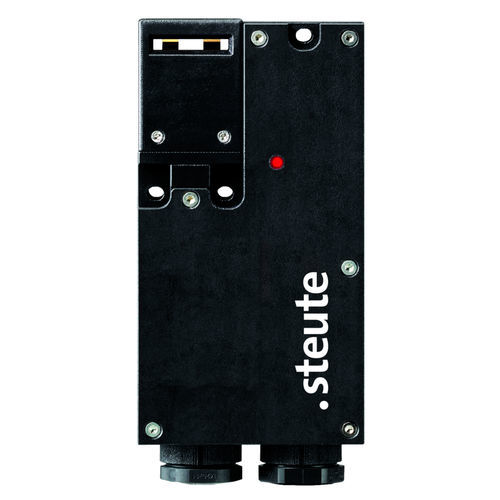

Elettroserratura STM 295 series

• Custodia in termoplastica • Isolamento di protezione X • Principio di corrente di riposo o di corrente di lavoro • Forza di tenuta 1000 N • Vano di collegamento • Con LED Norme applicate EN ISO 13849-1, EN 60947-5-1, EN ISO 14119 Custodia termoplastica, rinforzato con fibra di vetro, antiurto, autoestinguente UL 94 V-0 Tipo di interruttore Tipo 2 Livello di codifica Codifica bassa Coppia di serraggio viti coperchio: 0,5 ... 0,6 Nm contatti morsetti a vite M3: min. 0,6 Nm solenoide M3,5 morsetti a vite: min. 0,8 Nm Grado di protezione IP67 (IEC/EN 60529) B10d (10 % carico nominale) 1 milion TM max. 20 anni Sistema di commutazione commutazione lenta, NC ad apertura obbligata A Elementi di commutazione 1 contatto NC/1 contatto NA + 1 contatto NC/1 contatto NA o 2 contatto NC + 1 contatto NC/1 contatto NA, tipo Zb Collegamento morsetti a vite Sezione di collegamento min. 0,2 mm² (AWG 24), max. 1,5 mm² (AWG 16) Passacavo 2 x M20 x 1,5 Tensione d’ isolamento nominale Ui 250 V Resistenza a tensione ad impulsi nominale Uimp 4 kV Corrente termica convenzionale Ithe 4 A Categoria d'impiego AC-15; DC-13 Corrente/tensione d’ esercizio nominale Ie/Ue contatti di libero e di segnalazione: 4 A/250 VAC; 0,25 A/230 VDC; solenoide a corrente continua: 0,08 A / 24 VDC +10 %/–15 % Protezione da corto circuito 6 A gG/gN fusibile; solenoide a corrente continua: 2 A (lento) Potenza assorbita 500 000 di manovre Forza di ritenuta Fmax 1000 N Temperatura circostante –20 °C … +55 °C
