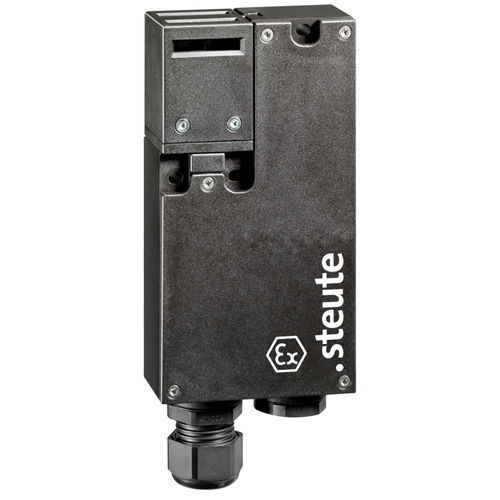

Elettroserratura antideflagrante Ex STM 295 series

• Zona Ex 1 e 21 • Custodia in termoplastica • Vano di collegamento • Principio di corrente di riposo o di corrente di lavoro • Isolamento di protezione X • Forza di tenuta 1000 N • Attenzione: sull'ordine specificare le omologazioni internazionali richieste! Norme applicate EN 60947-5-1, EN ISO 14119, EN IEC 60079-0, EN 60079-1, EN IEC 60079-7, EN 60079-18, EN 60079-31, EN ISO 13849-1 Custodia termoplastica, rinforzato con fibra di vetro, antiurto, autoestinguente UL 94 V-0 Azionatore acciaio inox 1.4301 Tipo di interruttore Tipo 2 Livello di codifica Codifica bassa Coppia di serraggio viti coperchio: 0,5 ... 0,6 Nm viti di fissaggio di custodia : 1 … 1,3 Nm contatti morsetti a vite M3: min. 0,6 Nm solenoide M3,5 morsetti a vite: min. 0,8 Nm Grado di protezione IP64 (IEC/EN 60529) B10d (10 % carico nominale) 1 milion TM max. 20 anni Materiale contatti argento Sistema di commutazione commutazione lenta, NC ad apertura obbligata A Elementi di commutazione 1 NC/1 NA + 1 NC/1 NA o 2 NC + 1 NC/1 NA o 2 NC/1 NA + 2 NC/1 NA, tipo Zb Collegamento morsetti a vite Sezione di collegamento solenoide: 0,2 … 1,5 mm2 (AWG 24 … 16) inserti di commutazione: 0,75 … 1,5 mm2 (AWG 18 … 16) Passacavo 2 x M20 x 1,5 (incl. 1 pressacavo) Campo di serraggio 7 … 12 mm Tensione d’ isolamento nominale Ui 250 V Resistenza a tensione ad impulsi nominale Uimp 4 kV Categoria d'impiego AC-15; DC-13 Corrente/tensione d’ esercizio nominale Ie/Ue contatti di libero e di segnalazione: 3 A/250 VAC; 0,25 A/230 VDC o 1,5 A/250 VAC; 0,25 A/230 VDC; solenoide a corrente continua: 0,08 A / 24 VDC +10 %/–15 % Protezione da corto circuito 3 A / 1,5 A gG/gN fusibile;
