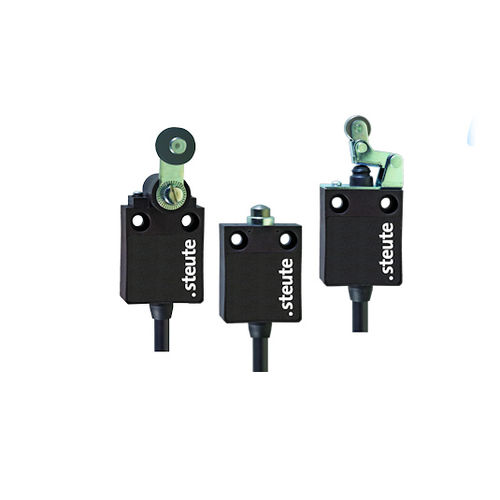

Contatto di fine corsa a camma rotante ES 13 series

IECULautoestinguibile

• Custodia in termoplastica • Isolamento di protezione X • Commutazione lenta • 2 oppure 3 contatti • La versione con 3 contatti ha un'uscita cavi laterale • Montaggio in successione possibile • Con cavo precablato Norme applicate EN ISO 13849-1, EN 60947-5-1, EN ISO 14119 Custodia termoplastica, rinforzato con fibra di vetro, antiurto, autoestinguente UL 94 V-0 Tipo di interruttore Tipo 1 Livello di codifica no codifica Coppia di serraggio viti di fissaggio di custodia: max. 5 Nm Grado di protezione IP67 (IEC/EN 60529) B10d (10 % carico nominale) 2 milioni TM max. 20 anni Materiale contatti argento Sistema di commutazione commutazione lenta, NC ad apertura obbligata A; l’apertura obbligata dipende dall’azionatore utilizzato Elementi di commutazione 1 NC/1 NA oppure 2 NC/1 NA, tipo Zb Collegamento 2 contatti: cavo H05VV-F; 3 contatti: cavo 6 x AWG 20 Sezione di collegamento 2 contatti: 4 x 0,75 mm²; 3 contatti: 6 x 0,56 mm² Resistenza a tensione ad impulsi nominale Uimp 4 kV Tensione d’ isolamento nominale Ui 250 V Corrente termica convenzionale Ithe 6 A Corrente/tensione d’ esercizio nominale Ie/Ue 6 A/250 VAC; 0,25 A/230 VDC; 4 A/24 VDC Categoria d'impiego AC-15; DC-13 Protezione da corto circuito 6 A gG/gN fusibile Temperatura circostante –20 °C … +75 °C Durata meccanica > 1 milione di manovre Frequenza di commutazioni max. 1800/h Precisione del punto di commutazione con commutazioni ripetute ± 0,1 mm Ampiezza di apertura dei contatti 2 contatti: max. 2 x 4,5 mm; 3 contatti: max. 2 x 3,5 mm
