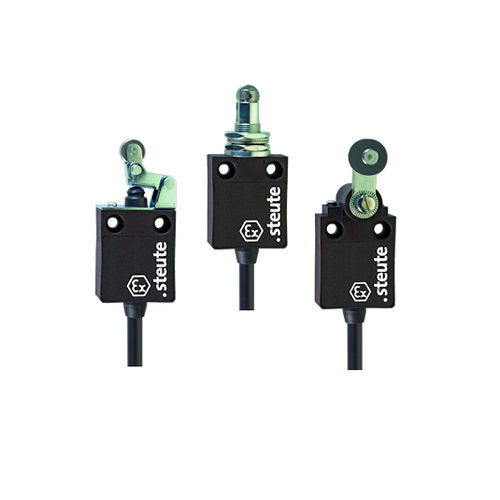

Interruttore di posizione antideflagrante Ex 13 series

a camma rotanterinforzatoisolato

• Zona Ex 1 e 21 • Custodia in termoplastica, con protezione di isolamento X • Con cavo precablato • Montaggio in successione possibile • Commutazione lenta • Attenzione: sull'ordine specificare le omologazioni internazionali richieste! Norme applicate EN 60947-5-1, EN IEC 60079-0, EN 60079-1, EN 60079-31, EN ISO 13849-1, EN ISO 14119 Custodia termoplastica, rinforzato con fibra di vetro, antiurto, autoestinguente UL 94 V-0 Tipo di interruttore Tipo 1 Livello di codifica no codifica Grado di protezione IP65 (EN 60079-0 + IEC/EN 60529), IP67 (IEC/EN 60529) B10d (10 % carico nominale) 2 milioni TM max. 20 anni Materiale contatti argento Sistema di commutazione commutazione lenta, NC ad apertura obbligata A; l’apertura obbligata dipende dall’azionatore utilizzato Elementi di commutazione 1 contatto NC/1 contatto NA, tipo Zb Collegamento cavo precablato H05VV-F Sezione di collegamento 4 x 0,75 mm² (compreso capocorda) Resistenza a tensione ad impulsi nominale Uimp 4 kV Tensione d’ isolamento nominale Ui 250 V Corrente termica convenzionale Ithe T6: 6 A, T5: 3 A Corrente/tensione d’ esercizio nominale Ie/Ue 6 A/250 VAC; 0,25 A/230 VDC Categoria d'impiego AC-15; DC-13 Protezione da corto circuito 6 A gG/gN fusibile Temperatura circostante T6: –20 °C … +65 °C, T5: –20 °C … +75 °C, +90 °C con max. 3 A Durata meccanica > 1 milione di manovre Frequenza di commutazioni max. 1800/h Precisione del punto di commutazione con commutazioni ripetute ± 0,1 mm Ampiezza di apertura dei contatti max. 2 x 4 mm Energia di impatto max. 7 J Protezione antideflagrante L II 2G Ex db IIC T6/T5 Gb, L II 2D Ex tb IIIC T80 °C/T95 °C Db IECEx Ex db IIC T6/T5 Gb,
