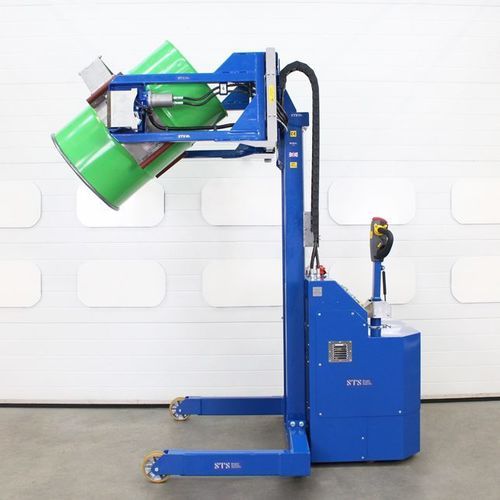

Ribaltatore fusto STE05-RRH01

elettroidraulicoidropneumaticoelettrico

Panoramica
Questo ribaltatore per fusti motorizzato è disponibile nella versione elettrica (STE05-RRH01) o nella versione pneumatico-certificabile ATEX (STP05-RRH01-Ex). L'unità fornisce sollevamento, bloccaggio, rotazione e trazione motorizzati per ridurre la movimentazione manuale e aumentare la produttività. Gestisce fusti in acciaio, plastica e cartone da 50 a 220 litri e può essere fornita in acciaio inossidabile per ambienti puliti / GMP.

Caratteristiche principali

• Versione elettrica: banco batterie 24 V a bordo con due batterie da 100 Ah e caricabatterie intelligente 230 V esterno.
• Versione pneumatica ATEX: funzioni pneumatico-idrauliche alimentate da linea d'aria (min. 400 L/min; ottimo 760 L/min a 6 bar).
• Sollevamento motorizzato, morsetto motorizzato, rotazione motorizzata (fino a 180°) e azionamento motorizzato (azionamento pneumatico sul modello Ex).
• Pad di serraggio flessibili (RRH01) per adattarsi al profilo dei fusti e consentire il sollevamento dagli angoli del pallet.
• Timoneria posteriore con sterzo, interruttore anti-trap, manometro della pressione della pinza, indicatore digitale batteria (elettrico) e arresto di emergenza.
• Opzioni: costruzione in acciaio inossidabile, sistema di pesatura integrato, sollevamento telescopico e dispositivi antistatici specifici ATEX.

Dettagli prodotto

• Carico di lavoro sicuro (SWL): 300 kg
• Funzioni: sollevamento, bloccaggio, rotazione e trazione motorizzati
• Elettrico: due batterie 100 Ah a bordo, pompa elettroidraulica, motore di trazione 700 W CC, caricabatterie intelligente 230 V
• Pneumatico/ATEX: alimentazione aria min. 400 L/min, ottimo 760 L/min a 6 bar (tubo 13 mm); velocità di marcia pneumatica fino a 0,45 m/s
• Comandi: pulsanti con cappuccio in silicone, arresto di emergenza, interruttore chiave rimovibile; comandi pneumatici sul modello Ex
• Altezza di sollevamento (standard): 1500 mm — opzione telescopica disponibile (>2800 mm su richiesta)
• Spazio di ribaltamento (205 L): elettrico ≈1500 mm a 15° / ≈1400 mm a 30°; pneumatico ≈1470 mm a 15° / ≈1400 mm a 30°
• Compatibilità fusti: acciaio, plastica e cartone 50–220 L (diametri ≈ 280–610 mm); alcuni fusti plastici L-ring richiedono l'accessorio INS02
• Serraggio: testa di bloccaggio idraulica a tensione costante con manometro (funzionamento senza intervento)
• Rotazione: riduttore motorizzato per inversione fino a 180°
• Costruzione: acciaio dolce standard; opzione inox 304; astine nichelate/cromate e catene di sollevamento zincate
• Ruote: due anteriori fisse 160 mm (pneumatici PU), due posteriori sterzanti 160 mm; pneumatici conduttivi disponibili per Ex
• Rumore: < 76 dBA
• Conformità: CE / UKCA; ATEX / UKEX zone 1,2,21,22 per modello Ex

Aggiornamenti e opzioni

• Costruzione in acciaio inossidabile 304 e lucidatura vibratoria per ambienti puliti / GMP
• Sistema di pesatura integrato con cella di carico e display digitale (±0,1 kg) alimentato dalle batterie
• Versioni a sollevamento telescopico e opzioni a doppio montante per maggiore spazio di ribaltamento
• Dimensioni alternative di gambe/estensori per integrazione in sito
• Pacchetto ATEX completo: ruote e protezioni antistatiche, catene di messa a terra, pneumatici conduttivi e documentazione Ex

Specifiche tecniche

• Denominazione modello (elettrico): STE05-RRH01
• Modello alternativo (pneumatico ATEX): STP05-RRH01-Ex
• SWL: 300 kg
• Motore di trazione (elettrico): 700 W CC
• Tensione di sistema (elettrica): 24 V
• Batterie (elettrico): due 100 Ah a bordo
• Caricabatterie (elettrico): caricabatterie intelligente 230 V esterno
• Alimentazione pneumatica (ATEX): min. 400 L/min, ottimo 760 L/min a 6 bar, tubo 13 mm
• Altezza di sollevamento (standard): 1500 mm
• Spazio di ribaltamento (205 L): ≈1500 mm a 15° / ≈1400 mm a 30° (elettrico)
• Capacità fusto: 50–220 L (diametri ≈ 280–610 mm)
• Altezza max fusto gestita: fino a 1000 mm
• Rotazione: fino a 180° di inversione
• Costruzione: acciaio dolce standard; inox 304 opzionale
• Finitura: primer e verniciatura a polvere poliester (RAL 5010 standard)
• Protezione: policarbonato infrangibile (antistatico per Ex)
• Dimensioni gambe: carreggiata interna 850 mm; larghezza esterna 1080 mm (personalizzabile)
• Ruote: due anteriori fisse 160 mm; due posteriori sterzanti 160 mm; pneumatici conduttivi per Ex
• Rumore: < 76 dBA
• Conformità: CE / UKCA; ATEX / UKEX per modello Ex
