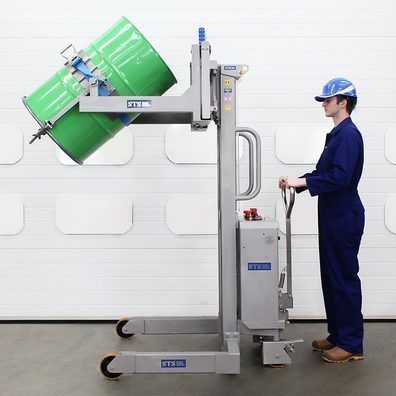

Sollevafusti pneumatico STP01-DRU01-SS-Ex

per aria compressagirevolein acciaio inossidabile

Panoramica del prodotto Ribaltatore/rotatore per fusti in acciaio inox certificato ATEX e UKEX, progettato per industrie alimentari, farmaceutiche e altre aree pulite. Alimentazione pneumatica: una connessione aria aziona la funzione di sollevamento. Idoneo per ambienti zonizzati pericolosi, zone 1, 2, 21 e 22.

Caratteristiche principali

• Funzioni ad aria: pompa pneumo-idraulica azionata da collegamento aria che fornisce olio al sistema di sollevamento idraulico; soluzione a bassa manutenzione adatta ad aree ATEX/UKEX; attuatori pneumo-idraulici opzionali per morsetto motorizzato, rotazione e trazione per incrementare la produttività.
• Banda universale DRU01: banda modulare segmentata che gestisce fusti in acciaio, plastica e cartone; diametro regolabile rimuovendo due perni; gamma standard 50–220 litri. Opzione banda a diametro fisso (FB) per fusti 200–220 litri.
• Costruzione in acciaio inox: telaio di sollevamento e carter in acciaio inox 304; cuscinetti di precisione in inox e componenti sigillati; cilindro di sollevamento e riduttore di rotazione protetti in carter inox; finitura lucidata meccanicamente o sabbiata ad acqua idonea per ambienti GMP/puliti.
• Cambio autobloccante: sui modelli con rotazione manuale è impiegato un riduttore a vite senza fine autobloccante (vite primaria e secondaria + stadio conico 90°) con rapporto 120:1 per evitare rotazioni involontarie; maniglia richiudibile per il trasporto; opzione rotazione idraulica per svasi ad alto volume.
• Sterzo sterzante controllabile: barra di comando che muove le ruote posteriori insieme per un raggio di sterzata ridotto e ottima manovrabilità in spazi ristretti; pneumatici in poliuretano antistatico e cuscinetti di precisione riducono la resistenza al rotolamento.
• Idoneità e fissaggio dei fusti: la banda regolabile gestisce fusti 50–220 L (diametro 350–610 mm); fusti sotto 350 mm possono essere gestiti con inserto per fusti molto piccoli (opzione INS01); compatibilità con fusti MAUSER indicata; morsetto per bordo incluso per evitare scivolamenti.

Optional

• Certificazione ATEX / UKEX per le zone 1, 2, 21 e 22
• Morsetto motorizzato con pad flessibili per fusti 50–220 L
• Rotazione motorizzata idraulica con comandi su pannello posteriore o anteriore
• Sistema di trazione pneumatico per spostare fusti su lunghe distanze
• Altezze di sollevamento telescopiche/variabili (mast singolo fino a 1500 mm; telescopico fino a 2700 mm)
• Dimensioni gambe variabili per adattarsi alle attrezzature esistenti
• Banda a misura fissa per fusti acciaio/plastica 200–220 L
• Sistema di pesatura con celle di carico e display digitale per pesature in processo
• Inserto per fusti molto piccoli per contenitori fino a 50 L (INS01)

Specifiche tecniche

• Denominazione modello: STP01-DRU01-SS-Ex
• Carico di lavoro sicuro (SWL): 350 kg
• Funzioni: sollevamento/abbassamento motorizzati, rotazione manuale, spinta/trascinamento manuale
• Alimentazione: pneumatico – minimo 400 L/min, ottimale 760 L/min a 6 bar con tubo aria flessibile 13 mm
• Comandi: pulsanti con cappuccio in silicone e arresto di emergenza
• Altezza di sollevamento: 1400 mm
• Ingombro di ribaltamento: 1400 mm a 15°; 1325 mm a 30° (per fusto 205 L)
• Compatibilità fusti: fusti in acciaio e plastica, 50–220 L (inclusi fusti MAUSER)
• Assemblaggio banda: banda segmentata regolabile/universale con cricchetto inox 50 mm e cinghia in poliestere
• Fissaggio aggiuntivo: morsetto per bordo incluso per afferrare il bordo superiore del fusto
• Riduttore di rotazione: vite senza fine autobloccante 120:1 con maniglia
• Costruzione: acciaio inossidabile grado 304
• Preparazione metallica: parti inox sabbiate ad acqua e vibropulite, finitura liscia
• Protezione: protezione trasparente in policarbonato antistatico e infrangibile
• Dimensioni gambe: distanza interna 850 mm, larghezza esterna totale 1080 mm
• Ruote anteriori: due ruote fisse 160 mm, mozzo in alluminio con pneumatici in poliuretano antistatico e cuscinetti di precisione
• Ruote posteriori: due ruote sterzanti 160 mm, mozzo in alluminio con pneumatici in poliuretano antistatico e cuscinetti di precisione
• Rumore: <76 dBA
• Conformità: CE / UKCA; ATEX / UKEX (zone 1, 2, 21, 22)
