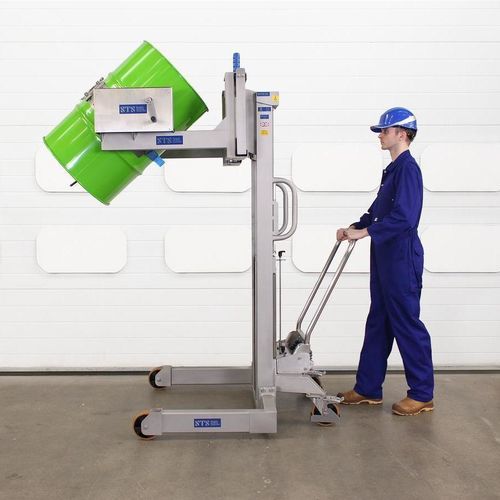

Sollevafusti manuale STM01-DRU01-SS

a manovellaa manovellagirevole

Panoramica
Questo rotatore manuale per fusti INOX con comando idraulico manuale consente agli operatori di sollevare e svuotare fusti di diverse misure in modo ergonomico. La costruzione in acciaio inox 304 con finitura levigata vibratoria è adatta ad ambienti alimentari, farmaceutici e industriali.

Caratteristiche principali

• Pompa manuale: due pompe manuali-idrauliche posizionate sulla maniglia posteriore per il sollevamento; valvola di discesa controllabile per la discesa; progettata per rispettare le linee guida sulla movimentazione manuale.
• Cintura universale per fusti: fascia segmentata regolabile con cricchetto inox da 50 mm e cinghia in poliestere; regolabile per diametri da 350 mm a 600 mm.
• Morsetto per bordo regolabile: morsetto a innesto rapido che afferra il bordo superiore del fusto per prevenire lo scivolamento (particolarmente efficace sui fusti in plastica); regolabile tramite perno di sicurezza.
• Cambio robusto: riduttore a vite senza fine autobloccante con rapporto 120:1 e manovella manuale; impedisce la rotazione quando la manovella è rilasciata.
• Compatibilità fusti: gestisce fusti in acciaio, plastica e fibra da 50 a 220 litri, inclusi i fusti MAUSER.
• ATEX disponibile: unità disponibili con certificazione ATEX/UKEX per zone 1, 2, 21 e 22 con ruote antistatiche, protezioni, catene di messa a terra e documentazione.
• Costruzione e finitura: telaio in acciaio inox grado 304; cilindro di sollevamento nichelato/cromato; gruppo pompa in alluminio rivestito in acciaio inox; finitura levigata vibratoria per superfici igieniche.
• Ruote: due ruote anteriori fisse da 160 mm e due ruote posteriori sterzanti da 160 mm (centro in nylon con pneumatici in poliuretano e cuscinetti di precisione).
• Bassa manutenzione, lunga durata: progettato per la durabilità con vita utile prevista oltre 20 anni in uso normale.

Casi d'uso / Vantaggi

• Sollevamento e svuotamento ergonomico dei fusti per settori alimentari, farmaceutici e industriali generali.
• Bloccaggio sicuro per un'ampia gamma di tipi e dimensioni di fusti per ridurre il rischio di scivolamento e fuoriuscite.
• Opzioni come sistemi di pesatura integrati, fasce a diametro fisso, inserti per piccoli fusti e certificazione ATEX per adattare l'apparecchiatura alle esigenze di processo.

Specifiche (sintesi)
Portata nominale (SWL): 350 kg
Funzioni: Sollevamento/abbassamento manuale, rotazione manuale, spinta/trascinamento manuale
Pompa manuale: pompa manuale-idraulica per sollevare; valvola di discesa controllabile per abbassare; rotazione e spostamento manuali
Altezza di sollevamento: 1400 mm
Ingombro per ribaltamento: 1400 mm a 15° / 1325 mm a 30° (fusto 205 L)
Compatibilità fusti: acciaio, plastica e fibra, 50–220 litri (incl. MAUSER)
Assemblaggio fascia: fascia universale segmentata con cricchetto inox 50 mm e cinghia in poliestere
Cambio di rotazione: vite senza fine autobloccante 120:1 con manovella manuale
Costruzione: telaio in acciaio inox 304; cilindro di sollevamento nichelato/cromato; catene di sollevamento zincate; carter pompa in alluminio
Trattamento metallico: parti in inox lucidate a vibrazione con finitura liscia e pulita
Protezione: protezione trasparente infrangibile in policarbonato (versioni antistatiche per modelli Ex)
Dimensioni gambe: larghezza interna tra gambe 850 mm; larghezza esterna totale 1080 mm
Ruote anteriori: due ruote fisse 160 mm, centro nylon, pneumatici in poliuretano e cuscinetti di precisione
Ruote posteriori: due ruote sterzanti 160 mm, centro nylon, pneumatici in poliuretano e cuscinetti di precisione
Conformità: CE / UKCA (ATEX / UKEX disponibile per modelli Ex)

Specifiche tecniche

• Modello: STM01-DRU01-SS (vedere designazione prodotto)
• Portata nominale (SWL): 350 kg
• Altezza di sollevamento: 1400 mm
• Ingombro ribaltamento: 1400 mm @ 15° / 1325 mm @ 30° (per fusto 205 L)
• Dimensioni fusti gestiti: 50–220 L (acciaio, plastica, fibra; include MAUSER)
• Intervallo diametro fascia (universale): 350–600 mm (segmentata, regolabile)
• Meccanismo fascia: cricchetto inox 50 mm con cinghia in poliestere
• Rapporto cambio rotazione: 120:1 (vite senza fine, autobloccante)
• Tipo pompa: pompa manuale-idraulica con valvola di discesa controllabile
• Materiali: telaio acciaio inox 304; cilindro di sollevamento nichelato/cromato; catene zincate; carter pompa in alluminio
• Finitura: inox lucidato a vibrazione per superfici igieniche
• Protezione: schermo policarbonato infrangibile (opzione antistatica per modello Ex)
• Specifiche ruote: ruote 160 mm centro nylon con pneumatici in poliuretano e cuscinetti di precisione (anteriori fisse, posteriori sterzanti)
• Dimensioni gambe: larghezza interna tra gambe 850 mm; larghezza totale 1080 mm
• Opzioni: configurazione ATEX/UKEX (zone 1,2,21,22); sistema di pesatura integrato (precisione ±0,1 kg); dimensioni gambe alternative; fascia a diametro fisso per grandi fusti; inserto per piccoli fusti <50 L
• Documentazione disponibile: disegni tecnici, documento di idoneità fusti, istruzioni per l'uso (PDF disponibili)
• Conformità / Certificazione: CE / UKCA; ATEX/UKEX disponibile per modelli Ex
