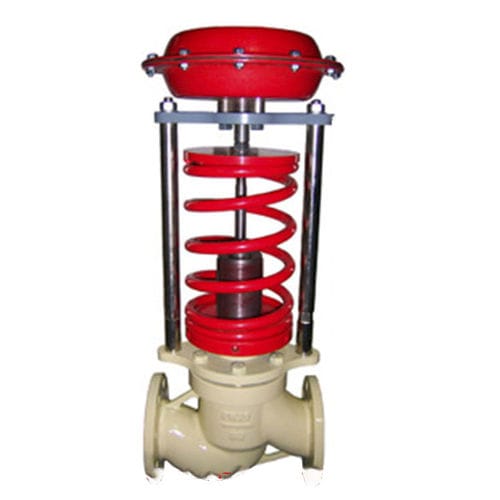

Regolatore di contro-pressione per acqua ZZYP

per prodotti chimiciaria e gasa diaframma

La valvola di controllo della pressione autogestita ZZYP è composta dal gruppo del corpo, dall'attuatore, dalla molla di posizionamento, dal soffietto in acciaio inossidabile, dal rubinetto della pressione esterna e da tutto il resto. La valvola non richiede alcuna energia ausiliaria da fonti di approvvigionamento esterne, utilizzando la pressione media stessa come forza motrice, può automaticamente controllare e stabilizzare la pressione media. Può essere adatto per vapore, gas non corrosivo, liquido e vapore in vari sistemi di processo. Caratteristiche principali: 1 funzione dell'equilibrio di pressione assicura l'alta sensibilità 2 Reliablyhandling con basso rumore e manutenzione libera 3 design modulare standard 4 ha più controlli compositi attraverso combinazioni di diversi componenti 表现 控制类型：泄压类型（K），调压器类型（B） 额定Cv：如表1所示 压力控制精度：±3％。 Temperatura di lavoro: 10 〜350 ℃ Principio di funzionamento 1. Tipo di regolatore di pressione Il fluido di processo scorre attraverso la valvola nella direzione indicata.La posizione dell'otturatore della valvola determina la portata tra l'area libera formata da otturatore e seggio.La pressione a valle da controllare viene trasmessa tramite la presa di pressione al diaframma di funzionamento dove viene convertita in una forza di posizionamento. Questa forza regola l'otturatore della valvola in funzione della forza della molla di posizionamento.La forza della molla può essere regolata utilizzando il dado del set point.La struttura bilanciata dalla pressione può bilanciare le forze create dalla pressione a monte e che agiscono sull'otturatore della valvola.La pressione a valle è bilanciata attraverso l'area della membrana nell'attuatore.
