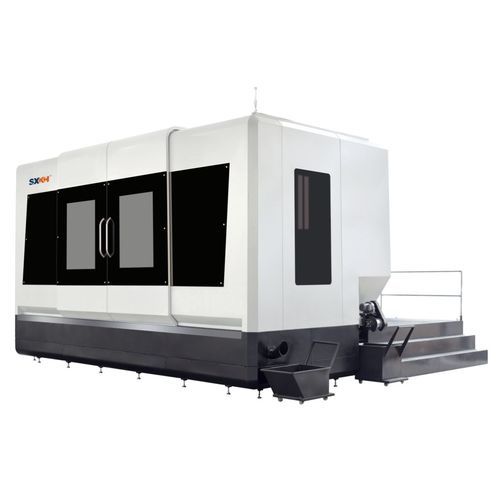

La serie SXKH MAD è una fresatrice orizzontale con capacità angolare e tavola rotante.
Il vantaggio principale deriva dalla sua capacità di eseguire fresature di grandi dimensioni, forature, maschiature e forature profonde, che consentono di soddisfare tutte le esigenze di fresatura e foratura dello stampo sulle sei facce del pezzo in modo conveniente.
La combinazione di un'ampia capacità angolare con una tavola rotante consente un'estrema flessibilità per raggiungere tutte le aree con vincoli di fresatura.
Modello: MAD-2015S
Diametro del foro per trapano a percussione Φ4-Φ35 mm
Diametro del foro per l'espulsore Φ18-Φ65 mm
Profondità massima del foro per trapano a percussione 1300+500mm
Profondità massima dell'espulsore 1000 mm
Campo di lavorazione (da sinistra a destra) di X 2000 mm
Campo di lavorazione della tavola scorrevole Y 1500 mm
Campo di lavorazione della colonna Z 1000 mm
Mandrino: Mandrino a foro conico BT50
Velocità massima del mandrino 6000r/min
Efficienza: Velocità veloce (X,Y,W,Z) 10m/min
Velocità massima del piano di lavoro 2r/min
Velocità massima della ram 200°/min
Potenza: motore del mandrino 15kw
Servomotore asse X 30N.m
Servomotore asse Y 40N.m
Servomotore asse W 22N.m
Servomotore asse Z 30N.m
Servomotore asse A 22N.m
Servomotore asse B 30N.w
POTENZA TOTALE 47kw
Sistema di raffreddamento: Gamma di pressione del liquido di raffreddamento 2-11/1-17Mpa
Flusso del liquido di raffreddamento 6-80L/40-165L/min
Tavola di indicizzazione CNC: 10 tonnellate
Misura: 1400*1400mm
Peso della macchina: 32T
Sistema CNC: FANUCOi-MF
---
