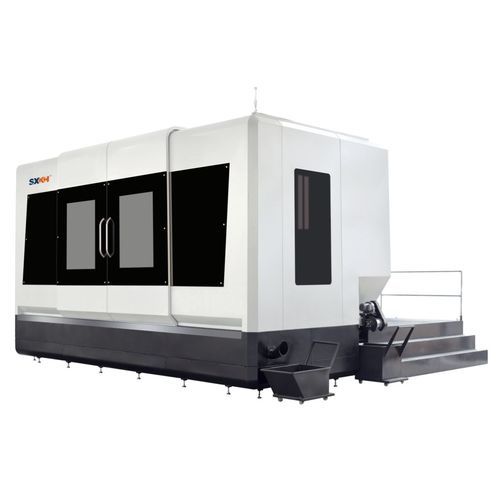

La serie SXKH MAD è una fresatrice orizzontale con capacità angolare e tavola rotante.
Il vantaggio principale deriva dalla sua capacità di eseguire fresature di grandi dimensioni, forature, maschiature e forature profonde, che consentono di soddisfare tutte le esigenze di fresatura e foratura dello stampo sulle sei facce del pezzo in modo conveniente.
La combinazione di un'ampia capacità angolare con una tavola rotante consente un'estrema flessibilità per raggiungere tutte le aree con vincoli di fresatura.
Modello: MAD-1210D
Diametro del foro per la fresa a cannone Φ4-Φ35 mm
Diametro del foro per l'espulsore Φ18-Φ65 mm
Profondità massima del foro per trapano a percussione 1000 mm
Campo di lavorazione (da sinistra a destra) di X 1200 mm
Campo di lavorazione del tavolo scorrevole Y 1000 mm
Campo di lavorazione della colonna Z 600 mm
Mandrino: Mandrino conico BT40
Velocità massima del mandrino 6000r/min (fresatura) 6000r/min (foratura)
Efficienza: Velocità veloce (X,Y,W,Z) 10m/min
Velocità massima del piano di lavoro 2r/min
Velocità massima di Ram 200°/min
Potenza: motore mandrino 15kw
Servomotore asse X 30N.m
Servomotore asse Y 30N.m
Servomotore asse W 22N.m
Servomotore asse Z 30N.m
Servomotore asse A 22N.m
Servomotore asse B 22N.w
POTENZA TOTALE 58kw
Sistema di raffreddamento: Gamma di pressione del liquido di raffreddamento 2-11Mpa
Flusso del liquido di raffreddamento 6-80L/min
Tavola di indexaggio CNC: 3 tonnellate
Misura: 800*800mm
Peso della macchina: 18 T
Sistema CNC: FANUCOi-MF
---
