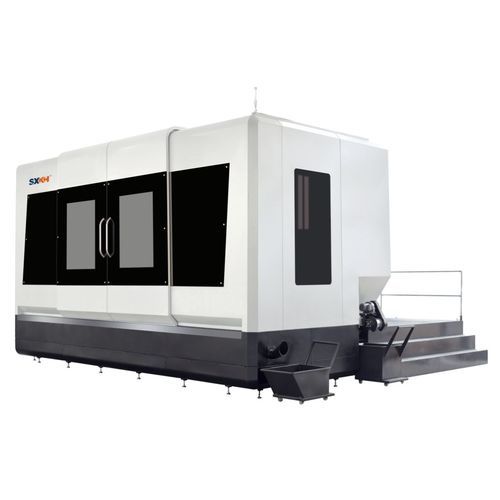

Foratrice-fresatrice CNC MAD3015D

per fori profondi6 assia due mandrini

La serie SXKH MAD è una fresatrice orizzontale con capacità angolare e tavola rotante. Il vantaggio principale deriva dalla sua capacità di eseguire fresature di grandi dimensioni, forature, maschiature e forature profonde, che consentono di soddisfare tutte le esigenze di fresatura e foratura dello stampo sulle sei facce del pezzo in modo conveniente. La combinazione di un'ampia capacità angolare con una tavola rotante consente un'estrema flessibilità per raggiungere tutte le aree con vincoli di fresatura. Modello: MAD-3015D Diametro del foro per la fresa a cannone Φ4-Φ35 mm Diametro del foro per l'espulsore Φ18-Φ65 mm Profondità massima del foro per trapano a percussione 1500+500 mm Profondità massima del foro per espulsore 1000 mm Campo di lavorazione (da sinistra a destra) di X3300mm Campo di lavorazione della tavola scorrevole Y 1500 mm Campo di lavorazione della colonna Z 1200 mm Mandrino: Mandrino a foro conico BT40 Velocità massima del mandrino 6000r/min (fresatura) 6000r/min (foratura) Efficienza: Velocità veloce (X,Y,W,Z) 10m/min Velocità massima del piano di lavoro 2r/min Velocità massima di Ram 200°/min Potenza: motore mandrino Fresatura 18,5kw, foratura 15kw Servomotore asse X 40N.m Servomotore asse Y 40N.m Servomotore asse W 22N.m Servomotore asse Z 40N.m Servomotore asse A 22N.m Servomotore asse B 40N.w POTENZA TOTALE 68kw Sistema di raffreddamento: Gamma di pressione del liquido di raffreddamento 2-11/1-1.7Mpa Flusso del liquido di raffreddamento 6-80L/40-165Lmin Tavolo indice CNC: 20 tonnellate Misura: 2200*1800mm Peso della macchina: 45 T Sistema CNC: FANUCOi-MF
