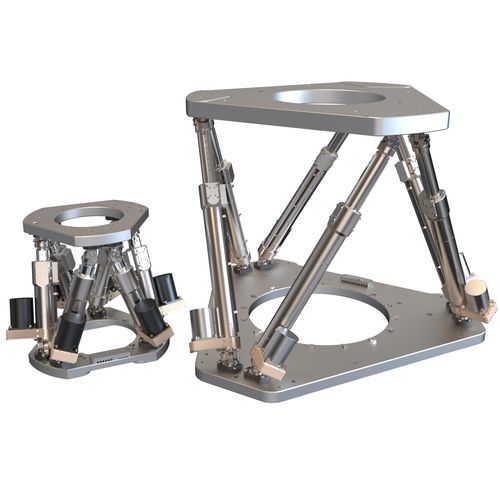

Esapode di posizionamento ZONDApasso passosottovuotoper raggi X
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- di posizionamento
- Tipo di motore
- passo passo
- Applicazioni
- per l'industria dei semiconduttori, per l'aeronautica, per test, sottovuoto, per il settore della robotica, per camera bianca, per fibra ottica, per allineamento geometrico, per applicazioni di laboratorio, di fasci ottici, per raggi X, per applicazioni mediche, per applicazioni ottiche, per ispezione Wafer e metrologia, per manipolazione di wafer
- Altre caratteristiche
- ad alta precisione, su misura, di precisione, ad alta risoluzione, con encoder assoluto, mediante API, per carichi pesanti, per specchio, satellite, con controllore, a cinematica parallela, con motore passo-passo
- Carico utile
Max.: 400 kg
(881,8 lb)Min.: 0 kg
(0 lb)- Spostamento lineare
Max.: 200 mm
(8 in)Min.: -200 mm
(-8 in)- Corsa lineare Y
Max.: 200 mm
(7,87 in)Min.: -200 mm
(-7,87 in)- Corsa lineare Z
Max.: 150 mm
(5,91 in)Min.: -150 mm
(-5,91 in)- Spostamento angolare
Max.: 20 °
Min.: -20 °
- Corsa angolare Y
Max.: 20 °
Min.: -20 °
- Corsa angolare Z
Max.: 20 °
Min.: -20 °
- Altezza
750 mm
(29,5 in)- Risoluzione
5 µm
- Ripetibilità
2 µm
- Velocità
8 mm/s
Descrizione
ALTA PRECISIONE E CARICO UTILE PESANTE
ZONDA hexapod è un nuovo sistema ad alto rendimento 6DOF incontrando la richiesta delle applicazioni entrambe alta precisione, la stabilità, accuratezza, onere gravoso e grandi viaggi.
Progettato per posizionare un carico utile da fino a 400 chilogrammi con una risoluzione di 50 nanometro soltanto, viaggio hexapod di grande di offerte di ZONDA con 400 millimetri in DI X-Y, 300 millimetri nella Z e ° 40 nelle tre rotazioni Rx, relè e Rz.
ZONDA hexapod ha grazie di caratteristiche della stabilità termica e di accuratezza ineguagliata alle componenti d'integrazione del Invar con un CTE molto basso (coefficiente di espansione termica), i codificatori assoluti lineari integrati come norma negli azionatori e la progettazione dei giunti particolarmente rigidi.
ZONDA hexapod può essere utilizzato in tutto l'orientamento: verticale, orizzontale, sottosopra…
Facoltativamente, ZONDA hexapod può essere alto vuoto (10-6 mbar) o locale senza polvere compatibile.
APPLICAZIONI
Strumentazione del ►
Ottica del ►
Laboratori di prova del ►
Aeronautica del ► e spaziale
Metrologia del ►
---
VIDEO
Cataloghi
Zonda hexapod
2 Pagine
