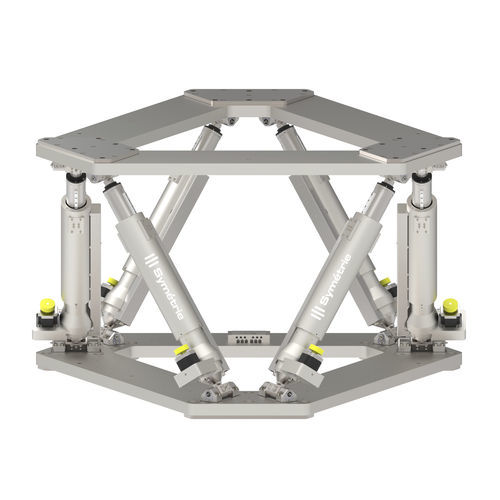

Esapode di posizionamento JORANpasso passoad uso industrialesottovuoto
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- di posizionamento
- Tipo di motore
- passo passo
- Applicazioni
- per test, per l'aeronautica, sottovuoto, per camera bianca, per allineamento geometrico, per raggi X, per applicazioni di laboratorio, per applicazioni mediche, per applicazioni ottiche, per l'industria dei semiconduttori, per il settore della robotica, ad uso industriale, di fasci ottici
- Altre caratteristiche
- su misura, di precisione, ad alta precisione, con motore passo-passo, ad alta risoluzione, con encoder assoluto, mediante API, per carichi pesanti, per specchio, satellite, con controllore, a cinematica parallela
- Carico utile
Max.: 1.000 kg
(2.204,6 lb)Min.: 0 kg
(0 lb)- Spostamento lineare
Max.: 170 mm
(7 in)Min.: -170 mm
(-7 in)- Corsa lineare Y
Max.: 170 mm
(6,69 in)Min.: -170 mm
(-6,69 in)- Corsa lineare Z
Max.: 100 mm
(3,94 in)Min.: -100 mm
(-3,94 in)- Spostamento angolare
Max.: 10 °
Min.: 10 °
- Corsa angolare Y
Max.: 10 °
Min.: -10 °
- Corsa angolare Z
Max.: 18 °
Min.: -18 °
- Altezza
750 mm
(29,5 in)- Risoluzione
0,1 µm
- Ripetibilità
0,25 µm
- Velocità
1 mm/s
Descrizione
Joran è un esapode progettato per il posizionamento e la regolazione di componenti di alta precisione con una risoluzione di 0,5 µrad.
Il design di Joran, in particolare gli attuatori con encoder lineari assoluti e i piatti in granito naturale, gli conferiscono grande stabilità e garantiscono la qualità del posizionamento nel tempo. I piatti possono essere forniti in versione acciaio.
Gli snodi sferici in ceramica possono essere sostituiti da giunti cardanici per corse angolari elevate o forze esterne elevate.
Sviluppato in collaborazione con l'ESRF, è ideale per la regolazione di specchi o camere a vuoto su linee di luce di sincrotrone.
VIDEO
Cataloghi
Joran hexapod
2 Pagine
