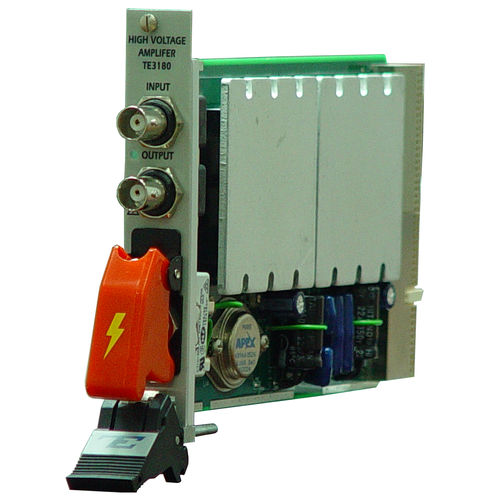

Amplificatore di segnale 3180

scheda PXIcon uscita in correntea banda larga

Il modello 3180 è stato progettato come amplificatore per uso generico, a banda larga e ad alta tensione, pur tenendo conto di applicazioni specifiche. Offre un guadagno selezionabile fino a x50, con ampiezze comprese tra -90 V e +90 V e una corrente di uscita di 150 mA. Con una larghezza di banda per segnali di grande ampiezza fino a 300 kHz e una larghezza di banda per segnali di piccola ampiezza fino a 1 MHz, il nuovo TE3180 offre nuove possibilità per soddisfare requisiti che prima non potevano essere soddisfatti in un formato PXI, senza compromettere la larghezza di banda e l’integrità del segnale. Scheda PXI a larghezza singola Velocità di variazione fino a 120 V/µs Caratteristiche Risolve i problemi più comuni Un problema comune delle apparecchiature PXI è l’incapacità di generare tensioni elevate a causa dei bassi livelli dei rail di alimentazione. Ad esempio, i generatori di forme d’onda o dispositivi simili che fungono da sorgenti di segnale sono alimentati da rail a 12 V. Di conseguenza, non sono in grado di generare segnali superiori a 10 Vp-p su un carico di 50 Ω. Il modello 3180 risolve questo problema utilizzando convertitori CC/CC per aumentare le tensioni di alimentazione che, insieme a componenti personalizzati e a un design esclusivo, consentono l’amplificazione dei segnali in ingresso fino a 180 Vp-p su un carico di 0,1 Ω. Sicurezza La sicurezza ha rivestito un ruolo fondamentale nella progettazione del modello 3180. Il percorso dell’alta tensione verso il circuito dell’amplificatore è bloccato da un interruttore meccanico sul pannello frontale e l’applicazione accidentale di alta potenza all’unità in prova (UUT) è impedita da un fermo di sicurezza. Il modello 3180 emetterà segnali ad alta tensione solo dopo che il fermo di sicurezza è stato sollevato e l’interruttore di alta tensione è stato portato in posizione ON.
