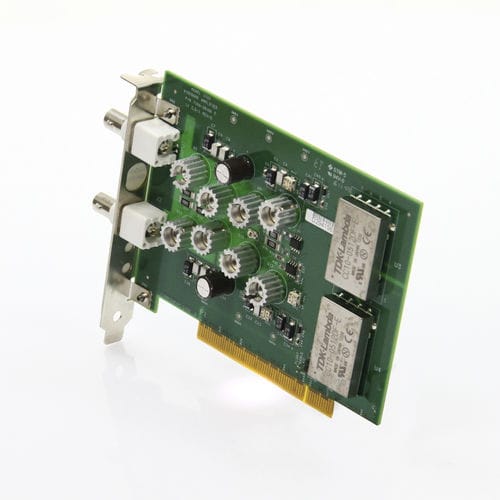

Amplificatore di segnale 3322

di potenzascheda PCIa banda larga

Il modello 3322 è un amplificatore di potenza basato su PCI a slot singolo da 3U, progettato per l’amplificazione del segnale. Offrendo una purezza del segnale senza pari, il modello 3322 amplifica segnali da corrente continua fino a oltre 20 MHz. L'unità ha un guadagno fisso di x10; tuttavia, lo stesso amplificatore è disponibile con guadagno personalizzato, senza alcuna perdita di purezza del segnale o di prestazioni. Scheda PXI a larghezza singola Bassa distorsione Configurazione personalizzata di: guadagno, impedenza di ingresso, impedenza di uscita, polarità di uscita, massa del segnale Caratteristiche Risolve i problemi più comuni Un problema comune delle apparecchiature PXI è l’incapacità di generare tensioni elevate a causa dei bassi livelli delle linee di alimentazione. Ad esempio, i generatori di forme d’onda o dispositivi simili che fungono da sorgenti di segnale sono alimentati da linee a 12 V. Di conseguenza, non sono in grado di generare segnali superiori a 10 Vp-p su un carico di 50 Ω. Il modello 3222 risolve questo problema utilizzando convertitori CC/CC per aumentare le tensioni dei rail che, insieme a componenti personalizzati e a un design esclusivo, consentono l’amplificazione dei segnali in ingresso fino a 40 Vp-p su alta impedenza, oppure fino a 20 Vp-p su 50 Ω. Consente di fornire la corrente nominale completa ad altri dispositivi L’amplificatore di potenza assorbe corrente solo dal rail a +5 V, lasciando gli altri rail di alimentazione liberi di fornire la loro corrente nominale completa ad altri dispositivi. Livello di massa Il modello 3322 può essere fornito con connettori di ingresso e uscita isolati dalla massa dell’involucro, consentendo all’amplificatore di rimanere flottante rispetto al livello di massa dell’involucro fino a 250 V CC. L’unica limitazione è che sia la massa di ingresso che quella di uscita devono essere collegate allo stesso livello di massa.
