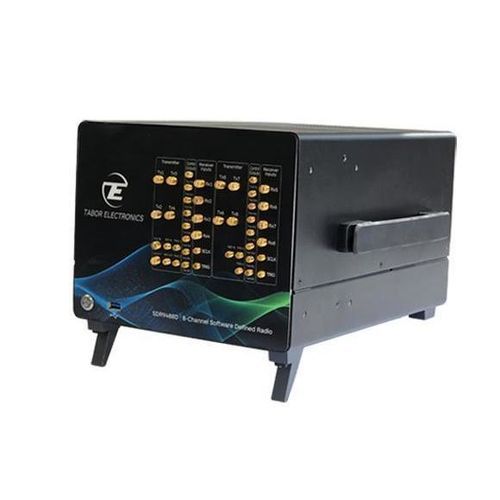

Ricetrasmettitore MIMO SDR9488D

radioper test automatici Record and Replay8 canali

Panoramica
Il SDR9488D è un ricetrasmettitore radio definita via software in formato PXIe da banco, con 8 canali. Offre campionamento a 9 GS/s, risoluzione 16 bit e larghezza di banda istantanea >1 GHz per canale, idoneo per test RF multicanale, radar, guerra elettronica e controllo quantistico.

Punti chiave

• Frequenza di campionamento 9 GS/s con risoluzione 16 bit
• Funzionamento 8 canali in vero multi-canale / MIMO
• Architettura modulare PXIe per scalabilità compatta
• Operazione in loop chiuso deterministico e sincronizzato nel tempo
• Elaborazione accelerata da FPGA con generazione condizionale di forme d'onda a bassa latenza
• Larghezza di banda istantanea >1 GHz per canale (ultra-wideband)
• Streaming ad alta velocità e memoria onboard profonda con replay delle forme d'onda

Descrizione dettagliata
Il SDR9488D integra DAC e ADC all'interno di un singolo ricetrasmettitore controllato da FPGA, abilitando feedback in tempo reale e generazione condizionale di forme d'onda senza latenza di round-trip verso il PC host. Basata su un'architettura PXIe standard di settore, la piattaforma supporta un elevato packing dei canali e la sincronizzazione tra molte unità per array coerenti in fase. La famiglia Proteus fornisce capacità TX/RX multi-canale con elevata larghezza di banda istantanea per canale, adatta alla ricerca RF in laboratorio e a livello di sistema.

Applicazioni

• Ricerca radar avanzata, simulazione e generazione di bersagli
• Sistemi di guerra elettronica, inclusi EW in loop chiuso e simulazione di minacce
• Calcolo quantistico — controllo dei qubit e reset/feedback a bassa latenza
• Ricerca Massive MIMO e banchi prova RF multi-canale

Specifiche

• Modello: SDR9488D
• Frequenza di campionamento: 9 GS/s
• Risoluzione: 16 bit
• Canali: 8 CH (multi-canale / MIMO)
• Larghezza di banda istantanea: >1 GHz per canale
• Architettura: PXIe modulare (Proteus Arbitrary Waveform Transceiver architecture)
• Elaborazione: Elaborazione accelerata da FPGA per operazione in tempo reale / loop chiuso
• Capacità: Sincronizzazione deterministica nel tempo; streaming ad alta velocità; memoria onboard profonda e replay delle forme d'onda; generazione condizionale di forme d'onda (feedback in tempo reale)
