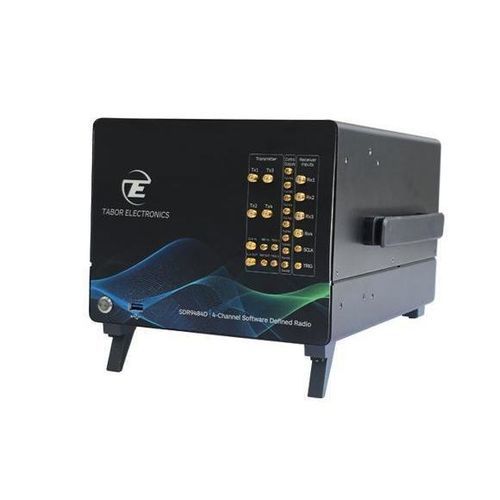

Ricetrasmettitore radar SDR9484D

radiomulticanalemodulare

Panoramica
Il SDR9484D è una radio definita dal software modulare ad alte prestazioni basata sull'architettura Proteus Arbitrary Waveform Transceiver. Integra convertitori a 9 GS/s, risoluzione a 16 bit e fattore di forma PXIe per supportare operazioni multi‑canale coerenti in fase e deterministiche per radar, guerra elettronica, calcolo quantistico e ricerca in comunicazioni avanzate.

Capacità principali

• SDR ultra‑banda larga reale con >1 GHz di banda istantanea utilizzabile per canale
• Funzionamento multi‑canale sincronizzato nel tempo e MIMO deterministico
• DAC (AWG) e ADC integrati con elaborazione in tempo reale accelerata da FPGA
• Streaming ad alto throughput e memoria onboard profonda per registrazione/riproduzione prolungata delle forme d'onda
• Generazione condizionata di forme d'onda a bassa latenza per esperimenti in loop chiuso

Piattaforma e architettura
L'architettura modulare PXIe consente sincronizzazione scalabile su molti canali minimizzando il numero di slot. L'integrazione a livello di modulo combina uscite generatore e ingressi del digitalizzatore per banchi di prova multi‑canale coerenti in fase.

Feedback in tempo reale e funzionamento in loop chiuso
Il controllo FPGA a bordo elimina la latenza di andata/ritorno verso l'host, consentendo la generazione condizionata di forme d'onda e il feedback in tempo reale per EW in loop chiuso, emulazione bersagli radar e controllo/reset rapido dei qubit.

Applicazioni

• Misure radar ed emulazione modalità radar
• Sviluppo di guerra elettronica e simulazione delle minacce
• Ricerca MIMO e banchi di prova massive MIMO
• Calcolo quantistico: controllo dei qubit, lettura ed esperimenti in loop chiuso
• Generazione e riproduzione di segnali wideband ad alta fedeltà

Caratteristiche tecniche / specifiche

• Modello: SDR9484D
• Frequenza di campionamento: 9 GS/s
• Risoluzione: 16 bit
• Canali: 4 canali (4CH)
• Banda istantanea: >1 GHz utilizzabile per canale
• Architettura: PXIe modulare (PXI Express)
• Funzionamento: Multi‑canale / MIMO deterministico e sincronizzato
• Elaborazione: Elaborazione accelerata da FPGA per operazioni in loop chiuso a bassa latenza
• Memoria: Memoria onboard profonda per registrazione/riproduzione lunga e streaming ad alto throughput
• Capacità: Feedback in tempo reale, generazione condizionata di forme d'onda, riproduzione di forme d'onda
• Domini principali: Radar, guerra elettronica, calcolo quantistico, ricerca in comunicazioni avanzate
