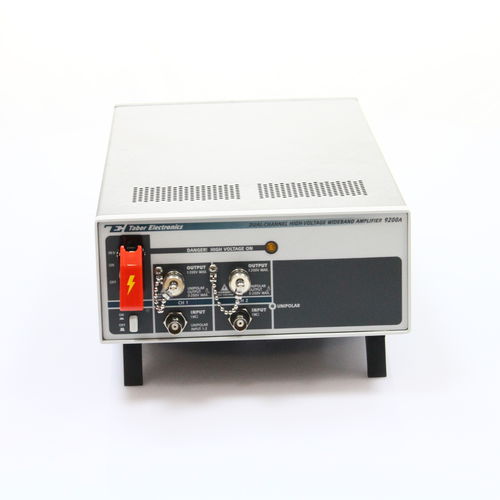

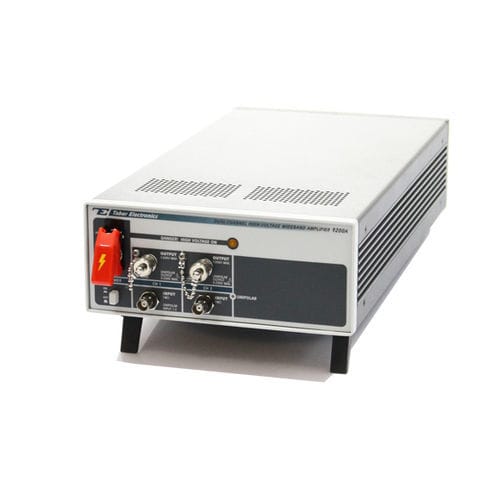

Amplificatore di segnale 9200A

di potenzaa 2 canalicon uscita in corrente

Il modello 9200A è stato progettato come amplificatore per uso generico, a banda larga e ad alta tensione, pur tenendo conto di applicazioni specifiche. È realizzato in un involucro di dimensioni ridotte per risparmiare spazio e costi, senza tuttavia compromettere la larghezza di banda e l’integrità del segnale. Larghezza di banda a piena potenza da CC a >500 kHz Caratteristiche Risoluzione dei problemi più comuni Il modello 9200A è in grado di emettere segnali da -200 V a +200 V con correnti continue fino a 100 mA per canale. L’uscita è pilotata da una sorgente da 0,1 Ω e, con un leggero degrado della larghezza di banda, è in grado di pilotare carichi capacitivi fino a 1 nF, mantenendo l’intero intervallo di ampiezza. Il modello 9200A dispone di un’uscita di monitoraggio sul pannello posteriore che divide per 100 il segnale di uscita principale per applicazioni che richiedono il monitoraggio del segnale di uscita con sensori a bassa tensione. Modalità di funzionamento Il modello 9200A dispone di due modalità di funzionamento. La prima è la modalità normale, in cui ciascun canale amplifica ed emette segnali bipolari con un guadagno di x50. In questa modalità, il segnale di ingresso viene amplificato e inviato ai terminali di uscita senza alcuna modifica delle sue proprietà originali, ad eccezione del livello di ampiezza. Utilizzando questa modalità di funzionamento, ogni canale può essere impiegato separatamente per amplificare un segnale unico. La seconda modalità di funzionamento è quella unipolare, in cui il segnale viene applicato a un ingresso, raddrizzato, amplificato ed emesso attraverso due uscite separate. Utilizzando questa modalità, l’amplificatore si trasforma in un sistema a un ingresso e due uscite, progettato specificamente per azionare gli attuatori su/giù e destra/sinistra di un tipico micromotore MEMS, nonché per altre applicazioni che richiedono la conversione precisa di segnali bipolari in segnali unipolari.
