Amplificatore di segnale 9100A

di potenzaper singolo canalecon uscita in corrente

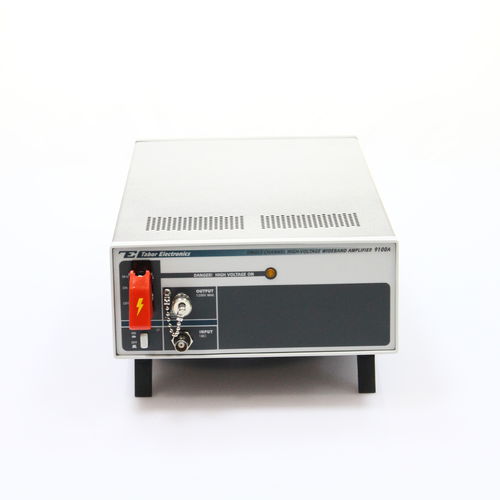

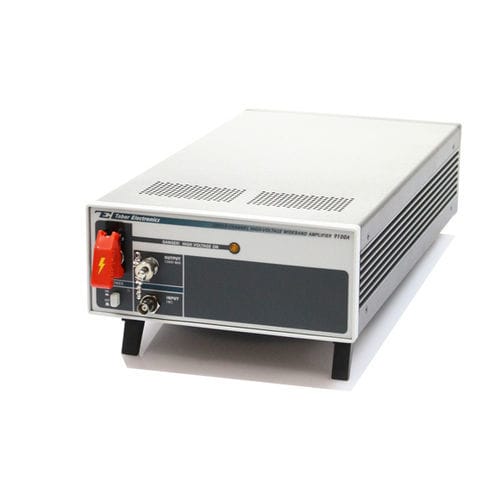

Il modello 9100A è stato progettato come amplificatore per uso generico, a banda larga e ad alta tensione, pur tenendo conto di applicazioni specifiche. È realizzato in un involucro di dimensioni ridotte per risparmiare spazio e costi, senza tuttavia compromettere la larghezza di banda e l’integrità del segnale. Larghezza di banda a piena potenza da CC a >500 kHz Velocità di risposta fino a 400 V/µs Caratteristiche Risoluzione dei problemi più comuni Il modello 9100A è in grado di emettere segnali da -200 V a +200 V con correnti continue fino a 125 mA. L’uscita è pilotata da una sorgente da 0,1 ? e, con una leggera riduzione della larghezza di banda, può pilotare carichi capacitivi fino a 1 nF, mantenendo l’intero intervallo di ampiezza. Il modello 9100A dispone di un'uscita di monitoraggio sul pannello posteriore che divide per 100 il segnale di uscita principale, per applicazioni che richiedono il monitoraggio del segnale di uscita con sensori a bassa tensione. Applicazioni di riferimento L'alloggiamento dell'amplificatore è stato progettato per essere impilato sopra o sotto altri prodotti Tabor. Può inoltre essere montato accanto a un generatore Tabor in un rack standard da 19". La combinazione generatore-amplificatore di forme d’onda rappresenta una soluzione ideale per praticamente qualsiasi applicazione ad alta tensione e ampia larghezza di banda. Sicurezza La sicurezza ha rivestito un ruolo fondamentale nella progettazione del modello 9100A. Il percorso dell’alta tensione verso il circuito dell’amplificatore è bloccato da un interruttore meccanico sul pannello frontale e l’applicazione accidentale di alta potenza all’unità in prova (UUT) è impedita da un fermo di sicurezza. Il modello 9100A emetterà segnali ad alta tensione solo dopo che il fermo di sicurezza è stato sollevato e l’interruttore dell’alta tensione è stato portato in posizione ON. In situazioni di emergenza, è possibile azionare il fermo di protezione per interrompere immediatamente l’alimentazione ad alta tensione dai terminali di uscita. Come ulteriore indicatore visivo di sicurezza, una spia rossa si accende sul pannello frontale ogni volta che l’alta tensione viene attivata.
