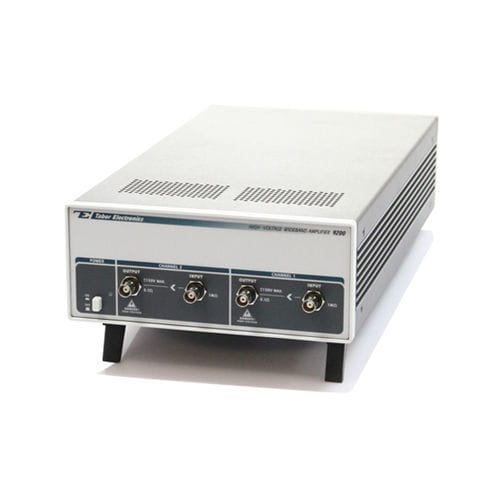

Amplificatore di segnale 9200

di potenzaa 2 canalicon uscita in corrente

Il modello 9200 è un amplificatore di potenza da banco a canale singolo/doppio, 2U, di dimensioni pari a mezzo rack, progettato per l’amplificazione del segnale. Con una purezza del segnale senza precedenti, il modello 9200 amplifica segnali da CC a oltre 500 kHz. L'unità ha un guadagno fisso di x15; tuttavia, lo stesso amplificatore è disponibile con guadagno personalizzato senza alcun degrado della purezza del segnale o delle prestazioni. Larghezza di banda a piena potenza da CC a >500 kHz Velocità di risposta fino a 200 V/µs Bassa distorsione Costo contenuto Caratteristiche Risolve i problemi più comuni Il modello 9200 funziona come buffer amplificatore per i segnali emessi da generatori di forme d’onda, generatori di funzioni o generatori di impulsi. La maggior parte di questi generatori produce segnali limitati a 20 Vp-p su un carico ad alta impedenza. Il modello 9200 è in grado di convertire queste tensioni a livelli fino a 300 Vp-p. L’amplificatore ha una capacità di pilotaggio di corrente pari a ±100 mA per canale da una sorgente da 0,1 ?. Sebbene l’uscita sia in grado di pilotare piccoli carichi capacitivi o induttivi, per sfruttare appieno il potenziale ad alta velocità si raccomanda che le caratteristiche del carico siano prevalentemente resistive. Il modello 9200 è in grado di sopportare capacità e induttanza di carico fino a 100 pF e 0,5 mH senza alcun deterioramento delle prestazioni. Livello di terra Questo avanzato amplificatore di potenza è dotato di connettori di ingresso e uscita flottanti che consentono il flottamento dal livello di terra fino a 250 V CC. L’unica limitazione è che le masse sia in ingresso che in uscita devono essere collegate allo stesso livello. Questa caratteristica è estremamente importante nelle applicazioni in cui il dispositivo amplificatore deve trovarsi sullo stesso livello di terra della sua sorgente. La funzionalità di isolamento può essere attivata o disattivata tramite un semplice ponticello accessibile all’utente. Applicazioni di riferimento L’involucro dell’amplificatore è stato progettato per essere impilato sopra o sotto altri prodotti Tabor.
