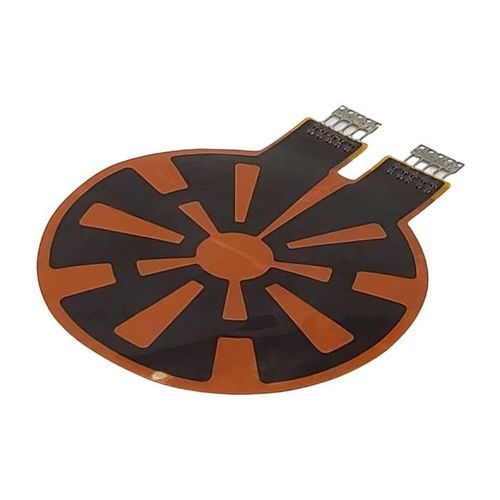

Riscaldatore per armadio elettrico

elettricosu misuraper scatola

Panoramica

• Riscaldamento locale istantaneo ed efficiente
• Ampia scelta di diametri e riferimenti di aumento di temperatura
• Ultrassottile, flessibile e di facile integrazione
• Varianti certificate per applicazioni industriali
• Design compatto con lunghezza conduttore standard

Informazioni prodotto
KLC Corporation mette a disposizione una vasta libreria di riscaldatori flessibili rotondi ultrassottili nella serie standard per applicazioni industriali ed elettroniche. Questi riscaldatori da 120 V sono disponibili in diversi diametri e riferimenti ΔT e sono idonei per alimentazione AC o DC. Per la prova di concetto, selezionare il modello standard più vicino prima di richiedere una progettazione personalizzata. Lunghezza standard del filo di collegamento: 200 mm (20 cm) salvo diversa indicazione.

Tipi standard disponibili (esempi)

• Standard 3V riscaldatori rotondi flessibili (alimentazione a batteria)
• Standard 5V riscaldatori rotondi flessibili (alimentazione USB)
• Standard 12V riscaldatori rotondi flessibili (uso AC/DC)
• Standard 24V riscaldatori rotondi flessibili (uso AC/DC)
• Standard 110V riscaldatori rotondi flessibili (uso AC/DC)
• Standard 120V riscaldatori rotondi flessibili (uso AC/DC)
• Standard 220V/230V/240V riscaldatori rotondi flessibili (uso AC/DC)
• Altri riscaldatori rotondi flessibili standard

Note

• Il valore di “Aumento di temperatura” è indicativo; l’aumento effettivo varia in base alla temperatura ambiente e all’applicazione.
• Si consiglia il fissaggio tramite morsetto se la densità di potenza (W/cm2) è superiore a 0.8 W/cm2.
• Per i riscaldatori rotondi standard, il diametro esterno (A) deve essere maggiore del diametro interno (B).

Tabella – Riscaldatori flessibili standard – Rotondi 120V (intestazione + prime 20 righe)
Articolo | ID modello | Diametro esterno (mm) | Diametro interno (mm) | Riferimento aumento temperatura (℃) | Densità potenza (W/cm2) | Potenza (W) | Resistenza (Ω) | Corrente (A)
1 | TSC010d000CR70500 | 10 | 0 | 30 | 0.25 | 0.2 | 70500 | 0.002
2 | TSC010d000CR33400 | 10 | 0 | 60 | 0.55 | 0.43 | 33400 | 0.004
3 | TSC010d000CR21000 | 10 | 0 | 90 | 0.88 | 0.69 | 21000 | 0.006
4 | TSC010d000CR15800 | 10 | 0 | 120 | 1.16 | 0.91 | 15800 | 0.008
5 | TSC010d000CR11900 | 10 | 0 | 150 | 1.54 | 1.21 | 11900 | 0.01
6 | TSC010d000CR9410 | 10 | 0 | 180 | 1.95 | 1.53 | 9410 | 0.013
7 | TSC010d000CR7470 | 10 | 0 | 210 | 2.46 | 1.93 | 7470 | 0.016
8 | TSC010d005CR44600 | 10 | 5 | 60 | 0.54 | 0.32 | 44600 | 0.003
9 | TSC010d005CR28000 | 10 | 5 | 90 | 0.87 | 0.51 | 28000 | 0.004
10 | TSC010d005CR21000 | 10 | 5 | 120 | 1.17 | 0.69 | 21000 | 0.006
11 | TSC010d005CR15800 | 10 | 5 | 150 | 1.54 | 0.91 | 15800 | 0.008
12 | TSC010d005CR12600 | 10 | 5 | 180 | 1.94 | 1.14 | 12600 | 0.01
13 | TSC010d005CR10000 | 10 | 5 | 210 | 2.44 | 1.44 | 10000 | 0.012
14 | TSC013d000CR47200 | 13 | 0 | 30 | 0.23 | 0.31 | 47200 | 0.003
15 | TSC013d000CR23500 | 13 | 0 | 60 | 0.46 | 0.61 | 23500 | 0.005
16 | TSC013d000CR14100 | 13 | 0 | 90 | 0.77 | 1.02 | 14100 | 0.009
17 | TSC013d000CR10600 | 13 | 0 | 120 | 1.02 | 1.36 | 10600 | 0.011
18 | TSC013d000CR7910 | 13 | 0 | 150 | 1.37 | 1.82 | 7910 | 0.015
19 | TSC013d000CR6290 | 13 | 0 | 180 | 1.73 | 2.29 | 6290 | 0.019
20 | TSC013d000CR5300 | 13 | 0 | 210 | 2.05 | 2.72 | 5300 | 0.023


Specifiche tecniche

• Marca: KLC Corporation (KLC)
• Famiglia: riscaldatori rotondi ultrassottili e flessibili (serie standard)
• Spessore tipico: circa 0,09–0,22 mm
• Raggio minimo di curvatura: ≥ 0,5 mm
• Capacità operativa: riferimento prestazionale fino a circa 250 ℃
• Brevetti: indicati in Taiwan, Cina continentale e USA
• Conformità: REACH, RoHS; molti articoli standard sono cUL/UL e riconosciuti CE (cUL file E315621 e riferimenti CE/IEC citati)
• Lunghezza standard del filo: 200 mm (20 cm) (personalizzabile)
• Consiglio di installazione: serraggio raccomandato se densità di potenza > 0.8 W/cm2
• Colonne tabella: ID modello, Diametro esterno (mm), Diametro interno (mm), Aumento temperatura riferimento (℃), Densità potenza (W/cm2), Potenza (W), Resistenza (Ω), Corrente (A)
