Tappetino riscaldante elettrico

per indurimentoper l'industria agroalimentareper spazi umidi

Panoramica

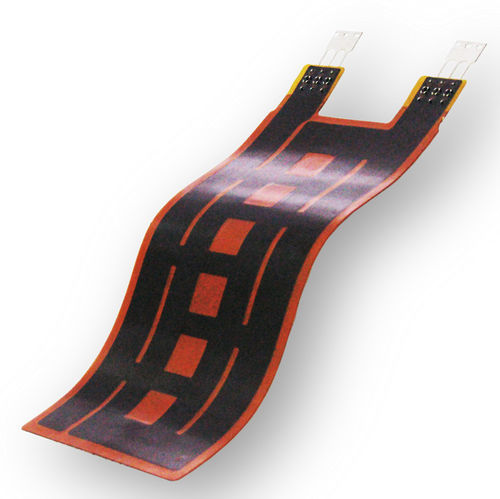

Riscaldatori in film flessibile ultrasottili in poliimmide (tipo Kapton) progettati per la gestione termica di precisione in applicazioni industriali, medicali e aerospaziali. Caratteristiche tipiche: spessore ultrasottile (0,22–0,26 mm), distribuzione uniforme del calore, risposta termica rapida e ingombro ridotto adatto ad assemblaggi compatti.

Norme e capacità
Ampia libreria di specifiche rettangolari standard per accelerare i test POC e la produzione di volume. Soluzioni OEM/ODM disponibili. Migliaia di configurazioni riconosciute CSA, UL e CE per applicazioni certificate.

Riscaldatori flessibili rettangolari standard (esempi)

• Riscaldatori rettangolari standard 3V (alimentazione a batteria — uso AC/DC)
• Riscaldatori rettangolari standard 5V (alimentazione USB — uso AC/DC)
• Riscaldatori rettangolari standard 12V (uso AC/DC)
• Riscaldatori rettangolari standard 24V (uso AC/DC)
• Riscaldatori rettangolari standard 110V (uso AC/DC)
• Riscaldatori rettangolari standard 120V (uso AC/DC)
• Riscaldatori rettangolari standard 220V (uso AC/DC)
• Riscaldatori rettangolari standard 230V (uso AC/DC)
• Riscaldatori rettangolari standard 240V (uso AC/DC)
• Altre opzioni standard di riscaldatori rettangolari

Guida alla selezione
Specificare lunghezza, larghezza, incremento di temperatura desiderato, tensione, quantità stimata, metodo di installazione preferito e ambiente applicativo. Lunghezza standard del filo: 200 mm (20 cm); indicare lunghezze alternative se necessarie. Segnalare la necessità di adesivo o di pattern personalizzati.

Note

• I valori di "incremento di temperatura" sono indicativi; l'incremento reale dipende dalle condizioni ambientali, dall'interfaccia termica e dall'applicazione.
• L'installazione mediante serraggio è raccomandata quando la densità di potenza supera 0,8 W/cm².
• Per le varianti circolari, assicurarsi che la lunghezza (B) sia maggiore della larghezza (A) in base alla geometria dell'applicazione.

Tabella di prodotto base
Materiale: Poliimmide (PI)
Forma: Rettangolare
Lunghezze disponibili: 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
Larghezze disponibili: 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
Incremento di temperatura (riferimento): 30, 60, 90, 150, 180, 210 °C
Tensioni (esempi): 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC

Esempio di selezione
Forma: Rettangolare
Tensione: 5 VAC/DC
Lunghezza: 100 mm
Larghezza: 125 mm
Quantità: 1.000 pz
Applicazione: ATM esterno
Incremento di temperatura: 30 °C
Altri requisiti: Retro adesivo richiesto

Altri dati correlati
Gamma di potenza: 1,16 W ~ 738 W
Gamma di resistenza: 2,11 Ω ~ 629.000 Ω
Densità di potenza massima (Con adesivo / Senza adesivo): 0,8 W/cm2 / 2,36 W/cm2
Spessore (Con adesivo / Senza adesivo): 0,26 mm / 0,22 mm
Peso (Con adesivo / Senza adesivo): 0,05 g/cm2 / 0,04 g/cm2

specifiche tecniche

• Materiale: Poliimmide (PI)
• Formato: Riscaldatore a film flessibile rettangolare ultrasottile (tipo Kapton)
• Lunghezze disponibili: 10–300 mm (incrementi standard elencati)
• Larghezze disponibili: 10–300 mm (incrementi standard elencati)
• Opzioni di incremento di temperatura di riferimento: 30, 60, 90, 150, 180, 210 °C
• Opzioni di tensione (tipiche): 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC
• Gamma di potenza: 1,16 W a 738 W
• Gamma di resistenza: 2,11 Ω a 629.000 Ω
• Densità di potenza massima: 0,8 W/cm2 (con adesivo), 2,36 W/cm2 (senza adesivo)
• Spessore: 0,26 mm (con adesivo), 0,22 mm (senza adesivo)
• Peso: 0,05 g/cm2 (con adesivo), 0,04 g/cm2 (senza adesivo)
• Lunghezza standard del filo: 200 mm (20 cm), personalizzabile su richiesta
• Applicazioni tipiche: apparecchiature mediche, aerospaziale, elettronica industriale, apparecchiature esterne (es. ATM)
