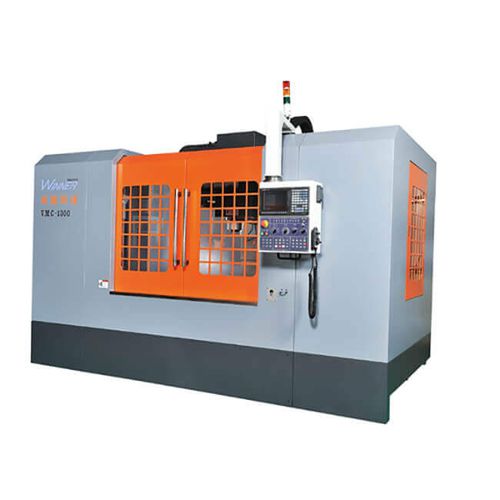

Centro di lavoro CNC 3 assi VMC-E1100-E1300verticaleBT 4016 utensili
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- BT 40
- Numero di utensili
- 16 utensili
- Applicazioni
- per lavori pesanti
- Altre caratteristiche
- ad alta velocità, a presa diretta, ad alta rigidità
- Corsa X
1.000 mm, 1.300 mm
(39 in, 51 in)- Corsa Y
600 mm, 700 mm
(24 in, 28 in)- Corsa Z
600 mm, 700 mm
(24 in, 28 in)- Velocità di rotazione
8.000 rpm, 12.000 rpm
(50.265 rad.min-1, 75.398 rad.min-1)- Potenza
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Velocità di avanzamento asse X
36.000 mm/min
(24 in/s)- Velocità di avanzamento asse Y
36.000 mm/min
(24 in/s)- Velocità di avanzamento asse Z-Not Tr-
30.000 mm/min
(20 in/s)- Carico massimo del piano di lavoro
600 kg, 700 kg
(1.323 lb, 1.543 lb)- Peso massimo utensili
8 kg
(17,6 lb)- Peso totale
8.500 kg, 8.900 kg
(18.739,29 lb, 19.621,14 lb)- Lunghezza totale
310 cm, 320 cm
(122 in, 126 in)- Larghezza massima
300 cm
(118,1 in)- Altezza totale
269 cm, 275 cm
(105,9 in, 108,3 in)
Descrizione
Un'asta centrale guida il contrappeso. Assicura l'assenza di vibrazioni per l'avanzamento ad alta velocità dell'asse Z e la precisione di taglio.
L'elevata rigidità (vite a sfera) garantisce una trasmissione affidabile per la lavorazione ad alta velocità.
Tavolo
Dimensioni del tavolo - mm - 1150x560 - 1500x710
Scanalature a T - mm - 18x5x100 - 18x7x100
Corsa
Dal naso del mandrino alla superficie del tavolo - mm - 120~660 - 140~700
Mandrino
Trasmissione del mandrino - - Tipo di cinghia - Tipo di cinghia
Alimentazione
Motore X-Y-Z (Fanuc) - kw - 1,8/1,8/2,5 - 3/4/4
Motore X-Y-Z (Mitsubishi) - kw - 2/2/3 - 3/3/3
Velocità di avanzamento X-Y-Z - m/min - 10 - 10
Sistema ATC
Tipo ATC. - - Tipo di braccio - Tipo di braccio
Diametro massimo dell'utensile - Ø(mm) - Ø100 - Ø100
Lunghezza max. utensile - mm - 300 - 300
Tipo di guida
Tipo di guida - - - Serie E: guida Z; guide lineari X-Y/asse Y 4 guide
Dimensioni e altro
Potenza assorbita - KVA - 20 - 25
Pressione dell'aria richiesta - kfg/CM² - 6-8 - 6-8
---
