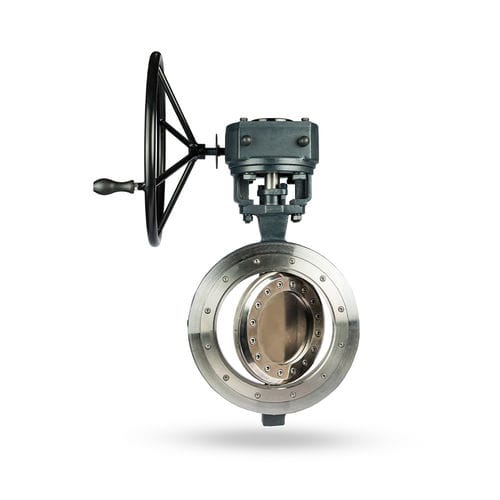

Valvola a farfalla HP5103-0con volantedi controllowafer
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a farfalla
- Azionamento
- con volante
- Funzione
- di controllo
- Per busto
- wafer
- Materiale
- in acciaio inossidabile, in acciaio al carbonio
- Altre caratteristiche
- con guarnizione, ad alta prestazione
- DN
Min.: 6 in
Max.: 24 in
- Pressione
1.500 psi
- Temperatura
Min.: -50 °C
(-58 °F)Max.: 650 °C
(1.202 °F)
Descrizione
Valvole a farfalla tripla eccentrica, tenuta metallica, wafer
1500 PSI / Classe 600
Progettazione secondo ASME B16.34/API609
Dimensioni secondo ASME B16.5/B16.1/EN1092 Prova di pressione secondo API598/ISO5208
Intervallo di temperatura: -50~650/-58~1200
Applicazione:
Raffinazione del petrolio
Centrale elettrica
Protezione antincendio
Trasporti marittimi
Sistemi HVAC
Chimica
Irrigazione
Trattamento delle acque
Elenco materiali:
1 Tappo inferiore ASTM A105
2 Manicotto albero inferiore ASTM A276 304
3 Corpo ASTM A216 WCB ASTM A351 CF8/CF8M
4 Stelo inferiore ASTM A276 431 ASTM A564 630-17-4PH
5 Perno cilindrico ASTM A182 F304
6 Disco: ASTM A216 WCB ASTM A351 CF8/CF8M
7 Stelo superiore: ASTM A276 431 ASTM A564 630-17-4PH
8 Manicotto dellalbero superiore: ASTM A276 304
9 Guarnizione: Grafite
10 Premistoppa: ASTM A216 WCB
11 Supporto: Acciaio al carbonio
12 Sede: SS316, stellitato, Inconel
13 Anello di tenuta: SS316 Grafite
14 Piastra di pressatura: ASTM A105 ASTM A182 F316
15 Bullone a testa esagonale incassata: ASTM A193 B7
16 Bullone di supporto: ASTM A193 B7
17 Rondella elastica: ASTM A29 1566
18 Dado: ASTM A194 2H
19 Bullone premistoppa: ASTM A193 B7
20 Rondella elastica: ASTM A29 1566
21 Dado: ASTM A194 2H
1500 PSI / Classe 600
Progettazione secondo ASME B16.34/API609
Dimensioni secondo ASME B16.5/B16.1/EN1092 Prova di pressione secondo API598/ISO5208
Intervallo di temperatura: -50~650/-58~1200
Applicazione:
Raffinazione del petrolio
Centrale elettrica
Protezione antincendio
Trasporti marittimi
Sistemi HVAC
Chimica
Irrigazione
Trattamento delle acque
Elenco materiali:
1 Tappo inferiore ASTM A105
2 Manicotto albero inferiore ASTM A276 304
3 Corpo ASTM A216 WCB ASTM A351 CF8/CF8M
4 Stelo inferiore ASTM A276 431 ASTM A564 630-17-4PH
5 Perno cilindrico ASTM A182 F304
6 Disco: ASTM A216 WCB ASTM A351 CF8/CF8M
7 Stelo superiore: ASTM A276 431 ASTM A564 630-17-4PH
8 Manicotto dellalbero superiore: ASTM A276 304
9 Guarnizione: Grafite
10 Premistoppa: ASTM A216 WCB
11 Supporto: Acciaio al carbonio
12 Sede: SS316, stellitato, Inconel
13 Anello di tenuta: SS316 Grafite
14 Piastra di pressatura: ASTM A105 ASTM A182 F316
15 Bullone a testa esagonale incassata: ASTM A193 B7
16 Bullone di supporto: ASTM A193 B7
17 Rondella elastica: ASTM A29 1566
18 Dado: ASTM A194 2H
19 Bullone premistoppa: ASTM A193 B7
20 Rondella elastica: ASTM A29 1566
21 Dado: ASTM A194 2H
