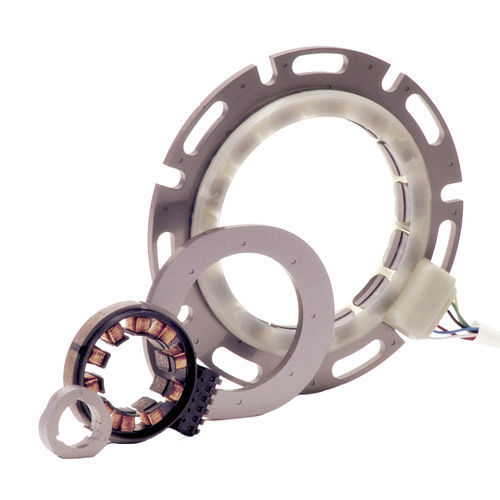

Resolver digitale VR Type (Singlsyn)

Si tratta di un rilevatore angolare ultrasottile di tipo assoluto con un'elevata affidabilità alle alte temperature, alle vibrazioni e agli urti. Il Singlsyn ha una maggiore affidabilità e può essere prodotto a costi inferiori in quanto non ha una bobina sul rotore. Formando il nucleo del rotore in una forma speciale e modificando l'ampiezza dello spazio tra il nucleo del rotore e quello dello statore, si generano variazioni nell'ampiezza della tensione di uscita. Il Singlsyn può essere installato in uno spazio minimo grazie alla struttura ultrasottile del modello incorporato. (Singlsyn è il nostro marchio per il resolver di tipo VR) Caratteristiche Forma estremamente sottile Singlsyn ha ottenuto il minimo spazio di montaggio grazie al suo spessore estremamente sottile come struttura da incasso. Ampio intervallo di temperatura -40～＋150℃ Robusto per ambienti difficili Vibrazioni: 196 m/sec2 (20G) Urti: 980 m/sec2 (100G) Umidità: 90% RH oltre Alta velocità di rotazione 30.000 min-1 (giri/min) (tipo a grande diametro: 12.000min-1) Min. Alta affidabilità Singlsyn ha una struttura simile a quella dei motori elettrici, ma presenta un'elevata affidabilità grazie all'assenza di bobine di avvolgimento sul rotore. Rilevamento della posizione e della velocità assolute In base al collegamento a un convertitore R/D o a uno Smartcoder, è in grado di convertire i segnali di uscita analogici di Singlsyn in segnali digitali di posizione (angolo). I segnali di posizione vengono trasmessi come posizione assoluta entro un intervallo di un ciclo elettrico. Basso costo Il costo particolarmente basso è ottenuto riducendo il numero di parti a 1/10 rispetto ai resolver convenzionali.
