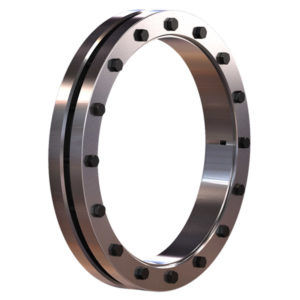

Ghiera di serraggio 3073 series

ghiera di serraggio
ghiera di serraggio
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Coppia

Max.: 52.000 Nm (38.353,2318 ft.lb)

Min.: 78 Nm (57,5298 ft.lb)

Descrizione

La funzione principale di un calettatore è il collegamento sicuro di un albero ad un mozzo mediante bloccaggio per attrito. Ad esempio tra un albero motore e un albero cavo dell'ingranaggio. Il calettatore crea un collegamento senza gioco premendo il mozzo sull'albero. Questo tipo di collegamento viene utilizzato principalmente per la trasmissione della coppia. Il calettatore fornisce solo le forze necessarie e non trasmette di per sé alcuna forza o coppia tra albero e mozzo. Non è quindi soggetto al flusso di forze. Il montaggio viene effettuato spingendo il calettatore sull'albero cavo e serrando poi le viti. Utilizzando superfici coniche, si riduce il diametro interno e si costruisce la pressione radiale. I termoretraibili della serie 30xx non sono autobloccanti. Le forze di serraggio sono quindi fornite dalle viti (forza controllata). In questo modo è possibile compensare direttamente il gioco tra albero e mozzo senza il sovraccarico che può verificarsi con i calettatori controllati dal percorso a causa di un gioco troppo basso o troppo elevato. I dischi termoretraibili sono forniti pronti per il montaggio. Per un corretto funzionamento e per ottenere un coefficiente di attrito sufficientemente elevato, le superfici di contatto fra albero e mozzo devono essere prive di grasso, asciutte e pulite. Le superfici funzionali del calettatore, le filettature e le posizioni della testa delle viti sono già fornite di lubrificante franco fabbrica. Il lubrificante deve essere Molykote G-Rapid Plus o equivalente. Le superfici di contatto tra l'anello interno e il mozzo devono essere oliate o ingrassate prima del montaggio.

---
