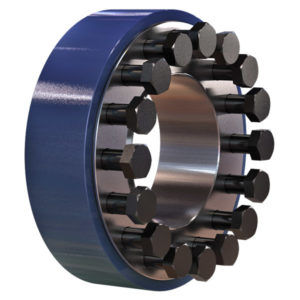

Giunto per albero rigido AF series

senza giococon misura di coppia

La funzione principale del giunto rigido a flangia è il collegamento sicuro e privo di gioco di due alberi per mezzo di un innesto per attrito. Ad esempio tra un albero motore e un albero agitatore. I giunti a flangia possono essere separati direttamente sulle flange. Gli anelli di pressione utilizzati creano un collegamento senza gioco premendo i mozzi delle flange sugli alberi. Questo tipo di collegamento viene utilizzato principalmente per trasmettere la coppia. Tuttavia, può anche essere usato per trasmettere forze assiali e momenti flettenti. Il raccordo di restringimento fornisce solo le forze necessarie e non trasmette di per sé alcuna forza o momento tra gli alberi e i mozzi della flangia. Non è quindi nel flusso di forza diretto. Il montaggio viene effettuato spingendo le metà della flangia sulle estremità dell'albero e poi stringendo i collari di spinta. Successivamente le flange vengono collegate mediante avvitamento. I giunti flangiati sono forniti pronti per l'installazione. Il serraggio viene effettuato con utensili di avvitamento standard. Opzionalmente con un utensile di serraggio idraulico. Per un corretto funzionamento e per ottenere un coefficiente di attrito sufficientemente elevato, le superfici di contatto tra le estremità dell'albero e i mozzi delle flange, così come le superfici di contatto delle flange devono essere prive di grasso, asciutte e pulite. Le superfici funzionali dei coni, delle filettature e dei poggiatesta delle viti sono già lubrificate ex works.
