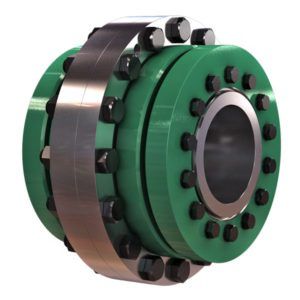

Giunto rigido FK series

per albero di trasmissioneper flangiacon misura di coppia

La funzione principale del giunto rigido a flangia è il collegamento sicuro e privo di gioco di due alberi per mezzo di un innesto per attrito. Ad esempio, tra un albero motore e un albero agitatore. I giunti a flangia possono essere separati direttamente sulle flange. I calettatori utilizzati creano un collegamento senza gioco premendo i mozzi delle flange sugli alberi. Questo tipo di collegamento viene utilizzato principalmente per la trasmissione della coppia. I calettatori forniscono solo le forze necessarie e non trasmettono a loro volta forze o coppie tra gli alberi e i mozzi delle flange. Pertanto non si innestano nel flusso di forza. Il montaggio viene effettuato spingendo le metà della flangia sulle estremità dell'albero e quindi serrando il dischi termoretraibili. Successivamente le flange vengono collegate mediante avvitamento. I giunti flangiati sono forniti pronti per l'installazione. Per un corretto funzionamento e per ottenere un coefficiente di attrito sufficientemente elevato, le superfici di contatto tra le estremità dell'albero e i mozzi delle flange, così come le superfici di contatto delle flange devono essere prive di grasso, asciutte e pulite. Le superfici funzionali dei calettatori, le filettature e le posizioni delle teste delle viti sono già fornite di lubrificante ex works. Le superfici di contatto tra i calettatori e i mozzi delle flange sono lubrificate con olio. Istruzioni di montaggio dettagliate sono disponibili su Internet.
