Contattore di potenza HVC50 series
ad alta potenzaelettromagneticoelettromeccanico

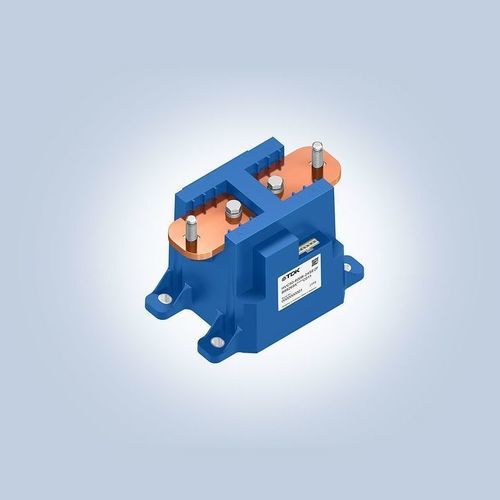

Contattore di potenza - HVC50 series - TDK Electronics Europe - ad alta potenza / elettromagnetico / elettromeccanico
Contattore di potenza - HVC50 series - TDK Electronics Europe - ad alta potenza / elettromagnetico / elettromeccanico
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Funzione
di potenza, ad alta potenza
Tecnologia
elettromagnetico, elettromeccanico
Caratteristiche elettriche
DC, ad alta tensione, alta corrente
Uso specifico
industriale, per veicolo elettrico, di batteria, per applicazioni ad alta tensione
Altre caratteristiche
ausiliare, IEC, bidirezionale, per scatola di controllo ad alta tensione
Corrente primaria

Max.: 1.000 A

Min.: 0 A

Tensione di carico

Max.: 1.500 V

Min.: 0 V

Descrizione

Panoramica
TDK Corporation presenta l'HVC50, un contattore DC ad alta tensione progettato per collegare o scollegare batterie agli ioni di litio fino a 1500 V in applicazioni di trazione, sistemi di accumulo energetico (ESS) e sistemi di ricarica megawatt (MCS). L'HVC50 consente una rapida disconnessione in corrente continua, offre morsetti principali bidirezionali e soluzioni per l'estinzione rapida dell'arco, facilitando l'integrazione in ambienti industriali e veicolari severi.

Applicazioni principali
  • Sistemi di batterie per trazione
  • Sistemi di accumulo energetico (ESS)
  • Sistemi di ricarica megawatt (MCS)

Caratteristiche e vantaggi principali
  • Taglio massimo: 1000 A (DC) a 1500 V (DC)
  • Operazione continua: fino a 750 A (DC) a 1500 V (DC)
  • Morsetti principali bidirezionali (nessuna polarità richiesta)
  • Contatto ausiliario a specchio per feedback di commutazione (IEC 60947-4-1)
  • Progetto a doppia bobina per funzionamento a 12 V o 24 V
  • Terminazione della bobina protetta con diodo TVS
  • Compatibile RoHS

Dati chiave
Tipo | Codice d'ordine | Tensione bobina [V] | Corrente continua [A] | Sovracorrente temporanea (1 min) [A]
HVC50-400B-12MCE2 | Su richiesta | 12 | 400 | 650
HVC50-400B-24MCE2 | Su richiesta | 24 | 400 | 650
HVC50-600B-12MCE2 | B88269X7630C011 | 12 | 600 | 1000
HVC50-600B-24MCE2 | B88269X6140C011 | 24 | 600 | 1000
HVC50-750B-12MCE2 | B88269X8020C011 | 12 | 750 | 1000
HVC50-750B-24MCE2 | B88269X7910C011 | 24 | 750 | 1000

Specifiche tecniche
  • Capacità tensione DC nominale: fino a 1500 V
  • Disconnessione singolo evento: fino a 1500 V e fino a 1000 A (DC) in meno di 30 ms
  • Corrente continua nominale: fino a 750 A (DC)
  • Morsetti principali bidirezionali (nessuna polarità richiesta)
  • Camera d'arco in ceramica, design gas-filled per un'estinzione dell'arco rapida e sicura
  • Contatto specchio integrato conforme a IEC 60947-4-1 per feedback
  • Funzionamento a doppia bobina per tensioni di 12 V o 24 V
  • Potenza di inserzione: 50 W; potenza bobina in regime: 6 W (una bobina può essere disattivata dopo ~200 ms per ridurre la potenza in regime)
  • Terminazione della bobina protetta con diodo TVS
  • Peso: 1,7 kg
  • Dimensioni: 97.8 x 140 x 94.2 mm
  • Certificazioni: CE, UKCA, UL
  • Compatibile RoHS
