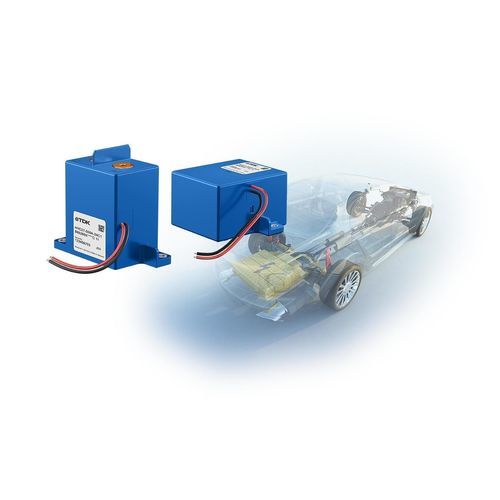

Contattore di sicurezza HVC

ad alta potenzaelettromagneticoelettromeccanico

Panoramica
La serie TDK HVC (High‑Voltage Contactor) è progettata per la disconnessione di sicurezza in corrente continua ad alta tensione e alta corrente, in particolare per sistemi di batterie agli ioni di litio. I dispositivi impiegano una camera ad arco in ceramica riempita di gas, basata sulla tecnologia dei tubi a gas, per fornire una disconnessione rapida e ripetibile in applicazioni industriali, automotive e di accumulo energetico.

Dichiarazione chiave
Contattori riempiti di gas per disconnessione di sicurezza fino a 1500 V DC e 750 A DC.

Portafoglio prodotti (tabella riepilogativa)
Serie: HVC43 | HVC45 | HVC27 | HVC50
Corrente fino a [A DC]: 250 | 300 | 500 | 750
Tensione fino a [V DC]: 1000 | 1000 | 1000 | 1500
Costruzione: Bobina singola | Bobina singola | Bobina singola o doppia | Bobina doppia
Progetto bidirezionale: ✔ | ✔ | ✔ | ✔
Contatti ausiliari: Con e senza contatto meccanico | Contatto meccanico (in sviluppo) | Contatto con sensore Hall (opzionale) | Contatto meccanico
Dimensioni [mm] (l x w x h): 74.5 x 40.4 x 78.0 (senza CA); 74.5 x 40.5 x 78.0 (con CA) | 74.3 x 42.5 x 86.5 | 92.5 x 44.0 x 89.0 | 107.3 x 94.2 x 141.0
Peso [g]: ~300 | ~390 | ~500 | ~1600

Funzione
Il progetto HVC utilizza un'ancora mobile all'interno di una camera ceramica ermeticamente sigillata e riempita di gas. Un elettromagnete muove l'ancora per aprire il contatto e interrompere l'elevata corrente DC. Durante l'apertura può generarsi un arco; la camera ad arco riempita di gas e la geometria minimizzano la durata dell'arco e il riscaldamento dei contatti per garantire un'interruzione affidabile.

Caratteristiche

• Commutazione rapida e precisa: La camera ad arco ceramica riempita di gas fornisce tempi di estinzione ridotti (tip. ~1,2 ms rottura netta), riducendo il riscaldamento dei contatti e le EMI rispetto ai contattori tipici.
• Vantaggi operativi: Minor riscaldamento dei contatti, minore probabilità di bloccaggio, ridotte EMI.
• Rilevamento bloccaggio senza contatto — Hall: Feedback con sensore Hall opzionale disponibile NC o NO; >1 milione di cicli di commutazione; resistente al tack‑welding; la tecnologia ProFET offre robustezza in caso di cortocircuito; il sensore Hall rileva solo il polo del magnete indicatore ed è resistente ai campi parassiti laterali.
• Rilevamento bloccaggio meccanico: Contatto ausiliario meccanico collegato al contatto principale (contact mirror), normalmente chiuso (NC), conforme a IEC60947‑4‑1 e IEC60947‑5‑1 ove applicabile.
• Bobina singola vs bobina doppia: Bobina singola: nessuna corrente aggiuntiva in inserzione; potenza operativa ≈6 W (0,5 A @ 12 V). Bobina doppia: potenza di inserzione ≈38 W (3,2 A @ 12 V) per 80–120 ms, potenza di mantenimento ≈4,2 W (0,35 A @ 12 V), riavvio a caldo <1 s; la bobina doppia incrementa la durata di vita >50 % nei test.
• Contatti bipolari: Il design bipolare consente la connessione indipendentemente dalla polarità — utile per il montaggio e per carica/scarica senza un secondo contattore.
• Affidabilità & certificazioni: Progettato per >1 milione di operazioni meccaniche dove applicabile; CE (Direttiva bassa tensione 2014/35/EC); UL 60947‑4‑1 (File No: E491412); siti certificati ISO 9001, IATF 16949, ISO 14001; test AEC‑Q200 referenziati; funzionamento fino a 1200 V DC e capacità di corrente continua fino a 750 A a seconda del modello.

Applicazioni (selezionate)

• Caricatori DC
• Veicoli elettrici e commerciali
• Sistemi di accumulo di energia (ESS)
• Box di giunzione batteria

Documentazione & dati prodotto
Schede tecniche specifiche per modello sono disponibili per ciascun HVC e includono tensioni nominali della bobina, tensioni massime operative, correnti continue, tipo di bobina, opzioni di contatto ausiliario e codici d'ordine.

Specifiche tecniche

• Denominazione serie: HVC series
• Gamma di tensione operativa (esempi): fino a 1000 V DC (HVC43 / HVC45 / HVC27), fino a 1500 V DC (HVC50)
• Corrente continua nominale (esempi): 250 A, 300 A, 500 A, 750 A (dipende dal modello)
• Tempo di estinzione make/break (tip.): ~1,2 ms (rottura netta)
• Tipi di costruzione: bobina singola, bobina doppia (dipende dal modello)
• Contatto ausiliario: opzioni meccaniche, feedback sensore Hall (opzionale)
• Commutazione bidirezionale: sì (contatti bipolari)
• Dimensioni tipiche (l x w x h mm): vedere la tabella del portafoglio sopra
• Pesi tipici (g): ~300 a ~1600 a seconda del modello
• Norme & test: riferimenti IEC/UL/AEC‑Q200 secondo applicabilità
